拖链检测技术综述

简介

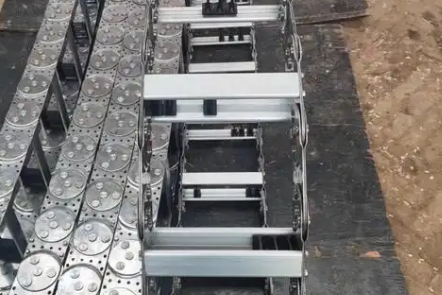

拖链，又称电缆保护链或能量链，是工业设备中用于保护电缆、软管等部件的重要功能性装置。其主要作用是在设备反复运动过程中，通过合理引导和支撑线缆，减少因摩擦、弯曲、拉伸等机械应力造成的损伤，从而延长设备使用寿命并提升运行稳定性。随着工业自动化、数控机床、机器人等领域的快速发展，拖链的性能直接影响设备的可靠性和安全性。因此，拖链检测技术成为保障其质量的核心环节，通过对材料、结构、动态性能等多项指标的评估，确保拖链在复杂工况下的适用性。

拖链检测的适用范围

拖链检测技术广泛应用于以下领域：

1. 数控机床与自动化设备：拖链需在高频往复运动中保护线缆，避免因振动或摩擦导致信号传输中断。
2. 工程机械：在挖掘机、起重机等设备中，拖链需承受极端温度、粉尘和化学腐蚀环境。
3. 轨道交通：列车车门、转向架等部位的拖链需满足防火、抗冲击等特殊要求。
4. 新能源设备：风电设备中的拖链需应对长期户外环境下的紫外线老化与盐雾腐蚀。 检测范围涵盖拖链的原材料、成品性能及全生命周期可靠性评估。

检测项目及简介

拖链检测主要包括以下核心项目：

1. 材料性能测试
   • 耐温性：评估拖链材料在高温（如+120℃）和低温（如-40℃）环境下的物理稳定性。
   • 耐腐蚀性：模拟酸、碱、盐雾等化学环境对材料的影响，测试其抗腐蚀能力。
2. 机械性能测试
   • 抗拉强度：通过拉伸试验机测量拖链在静态负荷下的断裂极限。
   • 弯曲寿命：模拟实际工况，测试拖链在反复弯曲后的疲劳寿命（通常以百万次为单位）。
3. 动态负载测试 在动态试验机上模拟拖链持续运动时的负载变化，检测其抗冲击能力和结构完整性。
4. 耐磨性测试 使用磨损试验机评估拖链内外部的摩擦损耗率，确保其长期使用后仍能保持功能性。
5. 环境适应性测试 包括湿热试验、紫外线老化试验等，验证拖链在复杂环境下的耐久性。

检测参考标准

拖链检测需遵循多项国际与国内标准，确保检测结果的权威性与可比性：

1. ISO 12040:2018 《工业用拖链动态性能测试方法》——规定拖链动态负载测试的试验条件与评价指标。
2. DIN 54836:2020 《塑料拖链材料耐化学腐蚀性测试标准》——明确化学试剂种类、浓度及测试时长要求。
3. GB/T 2951-2021 《电缆和光缆绝缘及护套材料通用试验方法》——适用于拖链中电缆保护套的耐温与机械性能检测。
4. IEC 61373:2010 《轨道交通设备振动与冲击试验标准》——规范拖链在振动环境下的可靠性测试方法。

检测方法及相关仪器

1. 动态负载测试
   • 方法：在动态试验机上设定运动速度（如0.5-2 m/s）、行程（如1-5 m）和循环次数（通常≥500万次），实时监测拖链的变形、噪音及部件脱落情况。
   • 仪器：伺服电机驱动的动态试验机（如德国产INSTRON 8800系列），配备力传感器与高速摄像头。
2. 弯曲寿命测试
   • 方法：将拖链固定在弯曲半径模拟装置中，以固定频率（如1 Hz）进行弯曲-伸直循环，直至出现裂纹或功能失效。
   • 仪器：程控弯曲试验机（如日本岛津AGX-V系列），集成数据采集系统。
3. 环境适应性测试
   • 方法：在恒温恒湿箱（如温度范围-70℃~+150℃）中模拟湿热、盐雾等环境，测试后检查材料硬度变化与表面腐蚀情况。
   • 仪器：复合式环境试验箱（如美国ESPEC PL-3系列）。
4. 耐磨性测试
   • 方法：采用旋转式磨损试验机，以特定压力（如50 N）和转速（如60 rpm）对拖链表面进行摩擦，计算单位时间内的质量损失率。
   • 仪器：Taber耐磨试验机（符合ASTM D4060标准）。

结语

拖链检测技术通过多维度评估其性能，为工业设备的安全运行提供了重要保障。随着智能化检测设备的普及（如AI视觉缺陷识别系统），检测效率与精度持续提升。未来，针对极端工况（如深海、航天）的拖链检测标准将进一步细化，推动行业向高可靠性、长寿命方向发展。
