起重葫芦检测

起重葫芦检测

起重葫芦检测有哪些检测项目?中析研究所检测中心作为拥有CMA资质的大型第三方科研测试单位,能够参考起重葫芦检测标准规范中的试验方法对手动链式葫芦、手动葫芦、电动链式葫芦、电动葫芦等产品的载重能力测试, 提升高度测试, 速度测试, 电机功率测试等项目进行检验测试,并出具相关测试报告。.

起重葫芦检测技术及应用分析

简介

起重葫芦作为工业生产、建筑施工和物流运输等领域的关键设备,其安全性与可靠性直接影响作业效率及人员安全。由于长期处于高负荷、频繁作业的工况下,起重葫芦的关键部件(如链条、吊钩、制动系统等)易出现磨损、变形或失效,可能导致严重事故。因此,定期开展科学、系统的检测是保障设备安全运行的必要手段。通过检测,可及时发现潜在隐患,延长设备寿命,并为合规管理提供技术依据。

检测的适用范围

起重葫芦检测适用于以下场景及设备类型:

  1. 使用场景
    • 工厂车间、港口码头、建筑工地等重载作业环境;
    • 频繁起吊作业或需高精度定位的自动化生产线;
    • 特殊环境(如高温、潮湿、腐蚀性介质)下的设备。
  2. 设备类型
    • 手动链条葫芦、电动葫芦、气动葫芦等;
    • 单轨葫芦、双梁葫芦及其他定制化起重设备。

检测周期通常根据设备使用频率和环境条件确定,常规建议为每年至少一次全面检测,高频使用设备需缩短检测间隔。

检测项目及简介

  1. 结构完整性检测
    • 吊钩与链条检查:通过目视和磁粉探伤检测表面裂纹、变形及磨损量,确保吊钩开口度变化不超过原尺寸的10%。
    • 金属结构件检测:检查主梁、端梁等部位是否存在锈蚀、变形或焊缝开裂。
  2. 电气系统检测
    • 绝缘性能测试:使用兆欧表测量电机、电缆的绝缘电阻,要求不低于1MΩ。
    • 控制系统功能验证:测试上升/下降限位装置、紧急停止按钮的响应灵敏性。
  3. 机械性能测试
    • 制动器效能试验:在额定载荷下验证制动滑移距离是否符合标准(通常≤80mm)。
    • 空载与负载运行试验:检查电机温升、噪音及运行平稳性。
  4. 安全装置检测
    • 超载保护装置:模拟超载工况,验证保护装置能否及时切断电源。
    • 防脱钩装置:检查锁紧机构的可靠性。

检测参考标准

起重葫芦检测需依据以下国家标准及行业规范:

  1. GB/T 3811-2023《起重机设计规范》:规定起重机金属结构、机构设计及安全要求。
  2. GB 6067.1-2023《起重机械安全规程 第1部分:总则》:明确起重机械的通用安全技术要求。
  3. JB/T 9008.1-2023《钢丝绳电动葫芦》:针对电动葫芦的技术条件与试验方法。
  4. ISO 4309:2023《起重机 钢丝绳 报废标准》:国际通用的钢丝绳状态评估标准。

检测方法及相关仪器

  1. 目视与尺寸测量
    • 方法:通过放大镜、卡尺等工具检查表面缺陷及尺寸偏差。
    • 仪器:游标卡尺、焊缝检验尺、工业内窥镜。
  2. 无损检测
    • 磁粉探伤:用于检测吊钩、链条等铁磁性材料的表面裂纹。
    • 超声波探伤:评估金属结构内部缺陷(如气孔、夹渣)。
    • 仪器:便携式磁粉探伤仪、数字超声波探伤仪。
  3. 电气性能测试
    • 方法:采用绝缘电阻测试仪、接地电阻测试仪验证电气安全。
    • 仪器:兆欧表、万用表、耐压测试仪。
  4. 载荷试验
    • 静载试验:施加1.25倍额定载荷,持续10分钟,观察结构变形。
    • 动载试验:以1.1倍额定载荷进行多次起升-下降循环,验证机构运行状态。
    • 仪器:测力传感器、动态应变仪、红外热像仪(监测电机温升)。
  5. 数据分析与评估
    • 方法:通过专用软件(如起重机健康监测系统)整合检测数据,生成评估报告。

检测流程优化建议

为提高检测效率与准确性,可引入以下技术:

  1. 智能化检测设备:如搭载AI算法的视觉检测系统,可自动识别裂纹或变形。
  2. 物联网(IoT)监测:在关键部位安装传感器,实时采集振动、温度等数据,实现预测性维护。
  3. 三维扫描技术:通过激光扫描生成设备三维模型,对比历史数据评估结构变形趋势。

结语

起重葫芦检测是保障安全生产的核心环节,需结合设备实际工况制定针对性方案。通过规范化的检测流程、先进的仪器设备及严格的标准执行,可显著降低设备故障率,避免因机械失效引发的安全事故。未来,随着智能检测技术的发展,起重葫芦的运维管理将进一步向数字化、自动化方向升级,为工业领域的高质量发展提供坚实支撑。

(字数:约1350字)



检测标准



GB/T 30026-2021 起重用钢制短环链 手动链式葫芦用高精度链 TH级

GB/T 34529-2017 起重机和葫芦 钢丝绳、卷筒和滑轮的选择

GB/T 30028-2013 电动葫芦能效测试方法

GB/T 30027-2013 起重用短环链 VH级手动链式葫芦用高精度链

GB/T 30026-2013 起重用短环链 TH级手动链式葫芦用高精度链

GB/T 20947



试验仪器



以下是常用的起重葫芦检测所使用的仪器设备:

负载测试仪:用于测量和验证葫芦的承载能力和负载情况。

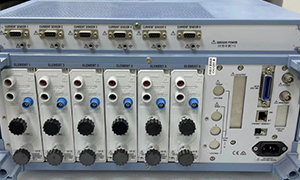

功率分析仪:用于测试葫芦电机的功率消耗和效率。

抗风性能测试仪:用于测试葫芦在高风速条件下的稳定性和安全性。

制动力测试设备:用于测试葫芦的制动装置和制动力度。

限位测试器:用于测试葫芦的上下限位开关的准确性和可靠性。

噪音测试仪器:用于测量葫芦运行时产生的噪音水
