绝缘子检测技术概述及应用实践

简介

绝缘子是电力系统中用于支撑导线、隔离带电体与接地体的关键设备,广泛应用于输电线路、变电站及电气化铁路等领域。其性能直接影响电网的安全性和可靠性。由于长期暴露在复杂环境中,绝缘子可能因机械应力、污秽积累、材料老化等因素导致绝缘性能下降甚至失效。因此,通过科学检测手段评估绝缘子的状态,成为预防电网事故、延长设备寿命的重要措施。

绝缘子检测的适用范围

绝缘子检测适用于多种场景:

  1. 高压输电线路:架空线路中的悬式、支柱式绝缘子需定期检测,以应对雷击、污闪等风险。
  2. 铁路接触网:电气化铁路的绝缘子需保障接触网与支撑结构的电气隔离,防止短路故障。
  3. 新能源设施:如风力发电机组、光伏电站的绝缘子需适应高湿度、盐雾等特殊环境。
  4. 变电站设备:包括套管绝缘子、隔离开关绝缘子等,需防范局部放电或机械损伤。 此外,老旧线路改造、新设备投运前的质量验收也需通过检测确保绝缘子性能达标。

检测项目及内容

  1. 外观检查 通过目视或光学仪器观察绝缘子表面状态,检测裂纹、破损、釉面脱落等缺陷。重点关注伞裙边缘、金属附件连接处等易损部位。
  2. 电气性能测试
  • 绝缘电阻测试:使用兆欧表测量绝缘子整体电阻,判断是否因受潮或污染导致绝缘失效。
  • 分布电压测试:通过电容分压法或电阻分压法检测绝缘子串的电压分布是否均匀,识别低值或零值绝缘子。
  1. 机械性能测试 通过拉力试验机评估绝缘子的抗弯、抗扭强度,确保其能承受风荷载、覆冰等机械应力。
  2. 温度分布检测 利用红外热像仪捕捉绝缘子表面温度场,异常温升可能反映内部放电或接触不良。
  3. 污秽度检测 测量绝缘子表面等值盐密(ESDD)和灰密(NSDD),评估污秽等级,指导清扫周期制定。
  4. 超声波探伤 针对复合绝缘子芯棒或瓷绝缘子内部缺陷,采用超声波检测技术识别分层、气隙等隐患。

检测参考标准

  1. 国际标准
  • IEC 60383: 2020《标称电压高于1000V的架空线路用绝缘子》
  • IEC 61466: 2016《复合绝缘子技术规范》
  1. 国家标准
  • GB/T 775.3-2006《绝缘子试验方法 第3部分:机械试验》
  • GB/T 4585-2004《交流系统用高压绝缘子人工污秽试验》
  1. 行业标准
  • DL/T 626-2015《劣化悬式绝缘子检测规程》
  • DL/T 1048-2021《架空输电线路绝缘子用红外热像检测导则》

检测方法及仪器

  1. 红外热成像技术
  • 仪器:FLIR T系列红外热像仪
  • 原理:通过捕捉绝缘子表面红外辐射,生成温度分布图像。异常热点(如局部放电或接触电阻过大)可直观显示,检测灵敏度达0.1℃。
  • 操作流程:选择晴朗无风天气,避免阳光直射干扰,对绝缘子串进行多角度扫描,分析温度差异是否超过阈值(通常>2℃)。
  1. 紫外成像检测
  • 仪器:OFIL SuperB紫外成像仪
  • 原理:利用电晕放电产生的紫外线信号定位绝缘子表面放电点。适用于夜间或低照度环境,可检测微小裂纹引发的电晕。
  • 应用场景:变电站巡检、污秽绝缘子放电定位。
  1. 超声波检测系统
  • 仪器:Olympus EPOCH 650探伤仪
  • 方法:发射高频声波穿透绝缘子材料,通过回波信号分析内部缺陷。对复合绝缘子芯棒断裂、瓷绝缘子内部裂纹具有高检出率。
  1. 绝缘电阻测试仪
  • 仪器:Megger MIT515
  • 标准:依据GB/T 20142-2006,施加500-5000V直流电压,测量1分钟后的电阻值。合格标准为≥300MΩ(110kV以上设备)。
  1. 拉力试验机
  • 设备:Instron 5985万能材料试验机
  • 参数:最大负荷200kN,精度±0.5%,可模拟绝缘子在不同倾角下的受力状态,测试其机械失效阈值。

结语

随着智能电网的发展,绝缘子检测技术正朝着自动化、智能化方向演进。无人机搭载多光谱传感器、AI图像识别算法等新技术的应用,显著提升了检测效率和精度。未来,通过整合在线监测系统与离线检测数据,将实现绝缘子全生命周期管理,为电网安全运行提供更全面的技术保障。



检测标准



GB/T 4056-2019 绝缘子串元件的球窝联接尺寸

GB/T 7253-2019 标称电压高于1000V的架空线路绝缘子 交流系统用瓷或玻璃绝缘子元件 盘形悬式绝缘子元件的特性

GB/T 4056-2019 绝缘子串元件的球窝联接尺寸

GB/T 25318-2019 绝缘子串元件球窝联接用锁紧销 尺寸和试验

GB/T 26218.4-2019 污秽条件下使用的高压绝缘子的选择和尺寸确定



试验仪器



绝缘子检测试验中常用的仪器包括以下几种:

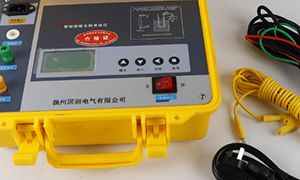

绝缘电阻测试仪:用于测量绝缘子的绝缘电阻,判断绝缘性能

介质损耗测试仪:用于测量绝缘子的介质损耗,评估材料的绝缘性能。

高压设备:如高压发生器、击穿试验仪等,用于测试绝缘子的击穿电压,判断其耐压性能。

外观检查设备:包括显微镜、放大镜、相机等,用于检查绝缘子的表面缺陷、裂纹、污染等。

机械性能测试仪:如拉伸试验机、弯曲试验机等,用于
