质子交换膜燃料电池检测技术概述
简介

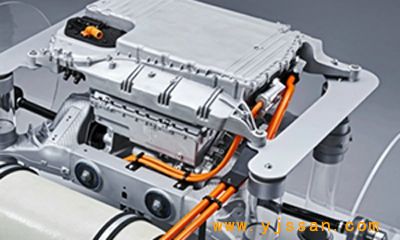

质子交换膜燃料电池(Proton Exchange Membrane Fuel Cell, PEMFC)是一种高效、清洁的能源转换装置,通过氢气和氧气的电化学反应直接产生电能与热能。其核心组件包括质子交换膜、催化剂层、气体扩散层和双极板等。由于具有启动速度快、能量密度高、零碳排放等优势,PEMFC广泛应用于新能源汽车、分布式发电及便携式电源等领域。然而,燃料电池的性能与寿命受材料特性、运行条件及制造工艺的直接影响,因此需通过系统性检测确保其可靠性、安全性和效率。
检测的适用范围
PEMFC检测技术主要应用于以下场景:
- 研发阶段:优化膜电极组件(MEA)、双极板等关键部件的材料与结构设计。
- 生产质量控制:确保批量生产的燃料电池堆性能一致性,避免因工艺缺陷导致的安全隐患。
- 服役期监测:评估长期运行后的性能衰减情况,指导维护或更换策略。
- 标准认证:验证产品是否符合国内外技术规范,如车载燃料电池系统的耐久性认证。
适用对象涵盖单电池、短堆(Short Stack)、完整电堆及系统集成模块,具体应用领域包括交通运输(如氢燃料电池汽车)、固定式电站(如备用电源)及便携式设备(如无人机电源)等。
检测项目及简介
-
电化学性能测试
- 极化曲线测试:通过改变电流密度测量电池电压,评估整体输出性能。
- 阻抗谱分析(EIS):分析电解质、催化剂及界面反应的阻抗特性,定位性能瓶颈。
- 氢渗透率测试:量化质子膜的氢气渗透量,避免燃料浪费和安全隐患。
-
耐久性测试
- 启停循环测试:模拟频繁启停工况,评估膜电极的机械与化学稳定性。
- 高电位衰减测试:验证催化剂在高压条件下的抗腐蚀能力。
- 湿度循环测试:考察质子膜在干湿交替环境中的膨胀与收缩耐受性。
-
气密性检测
- 通过氦质谱检漏或压力衰减法检测电堆的密封性,防止氢气泄漏引发燃爆风险。
-
材料特性分析
- 质子膜厚度与均匀性:采用光学显微镜或扫描电镜(SEM)观测膜结构。
- 催化剂活性表面积(ECSA):通过循环伏安法(CV)测定铂催化剂的利用率。
检测参考标准
- GB/T 20042.5-2022《质子交换膜燃料电池 第5部分:膜电极测试方法》 规范了膜电极的活性面积、催化剂负载量及质子传导率等参数的测试流程。
- IEC 62282-2-2012《燃料电池技术 第2部分:燃料电池模块》 涵盖模块性能、效率及环境适应性的国际通用标准。
- SAE J2719_202205《氢燃料电池汽车燃料系统安全要求》 针对车载系统的气密性、耐振动及紧急停机功能提出技术要求。
- ASTM F316-2020《质子交换膜燃料电池用碳纸性能测试方法》 规定了气体扩散层的孔隙率、透气性及导电性测试方法。
检测方法及相关仪器
-
电化学工作站
- 用途:执行极化曲线、EIS及CV测试。
- 仪器示例:普林斯顿VersaSTAT、Bio-Logic VMP3。
-
环境试验箱
- 用途:模拟高低温(-40℃~120℃)、湿度(10%~95% RH)及盐雾环境。
- 仪器示例:ESPEC高低温湿热试验箱。
-
气体渗透分析仪
- 用途:测量质子膜的氢气渗透率,采用差分压力法或气相色谱法。
- 仪器示例:GTR-Tech G150系列。
-
扫描电子显微镜(SEM)
- 用途:观测催化剂层的微观形貌及分布均匀性。
- 仪器示例:蔡司Sigma 500。
-
质谱检漏仪
- 用途:检测电堆的氦气泄漏率,灵敏度可达1×10⁻⁷ mbar·L/s。
- 仪器示例:INFICON ELT3000。
结语
质子交换膜燃料电池检测技术是推动其商业化应用的重要支撑。通过标准化测试流程与先进仪器,可精准评估电池性能、寿命及安全性,为材料研发、工艺改进及系统优化提供数据支撑。随着氢能产业的快速发展,检测技术将朝着高精度、自动化及多参数耦合分析的方向持续迭代,助力实现燃料电池的大规模应用与碳中和目标。
检测标准
GB/T 38914-2020 车用质子交换膜燃料电池堆使用寿命测试评价方法
GB/T 37244-2018 质子交换膜燃料电池汽车用燃料 氢气
GB/T 36544-2018 变电站用质子交换膜燃料电池供电系统
GB/T 34872-2017 质子交换膜燃料电池供氢系统技术要求
GB/T 33978-2017 道路车辆用质子交换膜燃料电池模块
GB/T 33979-2017 质子交换膜燃料
试验仪器
实验室在进行质子交换膜燃料电池检测时通常需要以下仪器设备:
显微镜、分光镜、电子显微镜、拉伸试验机、硬度计、压力表、温度计、行程测试仪、速度测试仪、负载测试仪、阻尼测试仪、冲程精度测试仪、静态刚度测试仪、泄漏检测仪、密封圈耐久性测试仪、连接性能测试仪、腐蚀测试设备、磨损测试设备、工作寿命测试机、冲击试验机、振动试验机等。
