电源端子骚扰电压测试

电源端子骚扰电压测试

电源端子骚扰电压测试有哪些检测项目?中析研究所检测中心能够参考标准规范中的试验方法进行检测,检测范围包括但不限于螺钉端子、插针端子、焊接端子、压接端子、卡式端子、弹簧端子、插座端子、固定端子、螺母端子等,并在7-15个工作日内出具相关测试报告。.

电源端子骚扰电压测试解析与应用

简介

电源端子骚扰电压测试是电磁兼容性(EMC)测试中的核心项目之一,旨在评估电气或电子设备通过电源线向公共电网传导的高频骚扰电压水平。随着电子设备种类和数量的激增,其工作时产生的电磁干扰可能通过电源线反向注入电网,影响其他设备的正常运行,甚至威胁供电网络的稳定性。该测试通过量化设备在特定频段内的传导骚扰电压,为产品设计改进、合规认证及市场监管提供依据。

适用范围

电源端子骚扰电压测试广泛应用于各类接入公共电网的电气电子产品,包括但不限于以下领域:

  1. 家用电器:如冰箱、空调、洗衣机等;
  2. 信息技术设备:计算机、路由器、打印机等;
  3. 工业设备:变频器、电机控制器、自动化装置等;
  4. 照明设备:LED驱动器、调光系统等;
  5. 新能源设备:光伏逆变器、充电桩等。 该测试尤其适用于带有开关电源、高频电路或大功率开关器件的设备,这类设备因工作特性容易产生传导骚扰。

检测项目及简介

电源端子骚扰电压测试主要包含以下关键项目:

  1. 传导骚扰电压(Conducted Emission, CE) 测量设备在9 kHz~30 MHz频段内通过电源线传导的骚扰电压幅值。高频噪声可能通过电源线耦合至电网,干扰其他设备。测试需在设备满载、待机及典型工作模式下进行。

  2. 谐波电流发射(Harmonic Current Emission) 评估设备在50 Hz基波频率下产生的谐波电流含量,主要针对2~40次谐波。大功率非线性负载(如整流电路)可能引起电网电压畸变。

  3. 电压波动与闪烁(Voltage Fluctuation & Flicker) 检测设备功率变化引起的电网电压波动,此类波动可能导致照明设备出现人眼可察觉的闪烁现象。

检测参考标准

测试需依据国际、国家或行业标准执行,常见标准包括:

  1. CISPR 14-1 《电磁兼容 家用电器、电动工具和类似器具的要求 第1部分:发射》 适用于家用及类似用途设备的传导骚扰限值规定。

  2. CISPR 32 《多媒体设备的电磁兼容性 发射要求》 覆盖信息技术、音视频设备的传导骚扰测试方法。

  3. EN 55011 《工业、科学和医疗设备 射频骚扰特性 限值和测量方法》 针对工业设备的特殊要求,包含更严格的限值指标。

  4. GB/T 17626.6 《电磁兼容 试验和测量技术 射频场感应的传导骚扰抗扰度》 中国国家标准中关于传导骚扰的通用测试规范。

检测方法及流程

测试需在符合标准的电磁屏蔽室中进行,以排除环境噪声干扰。基本流程如下:

1. 设备布置

  • 被测设备(EUT)置于绝缘桌面上,与接地平面保持规定距离(通常≥0.4 m)。
  • 电源线通过线路阻抗稳定网络(LISN)连接至电网,LISN用于提供标准阻抗并隔离电网噪声。

2. 测试系统搭建

  • LISN输出端连接至EMI接收机,测量相线(L)与中线(N)对地的骚扰电压。
  • 使用电流探头监测设备金属外壳的接地线电流(适用部分标准)。

3. 数据采集与分析

  • EMI接收机以峰值检波器(Peak Detector)和准峰值检波器(QP Detector)扫描指定频段,记录骚扰电压的最大值。
  • 测试结果与标准限值对比,若所有频点均低于限值则判定为合格。

4. 特殊工况模拟

  • 对于可变速设备(如变频器),需在最低、额定及最高转速下分别测试。
  • 多端口设备(如带USB接口的充电器)需对所有可能工作的端口组合进行测试。

检测仪器及功能

测试系统需配置以下核心设备:

仪器名称 功能描述
EMI接收机 测量9 kHz~30 MHz频段的骚扰电压,支持峰值、准峰值、平均值等多种检波模式。
线路阻抗稳定网络(LISN) 提供50 Ω/50 μH标准阻抗,隔离电网干扰并耦合骚扰信号至接收机。
人工电源网络(AMN) 用于多相设备或特殊供电系统的阻抗匹配。
屏蔽室 衰减外界电磁噪声,确保测试环境背景噪声比限值低至少6 dB。
校准信号源 定期验证接收机与LISN的测量精度,确保系统误差在±2 dB以内。

技术挑战与趋势

随着电力电子设备向高频化、高功率密度发展,传导骚扰测试面临新的挑战:

  • 宽禁带器件应用:SiC、GaN器件开关速度可达MHz级,传统测试频段可能需扩展至100 MHz以上。
  • 智能设备复杂度:多模式工作的设备需更精细的测试场景覆盖。
  • 标准迭代加速:CISPR 35等新标准引入统计评估方法,要求测试数据具备更高的重复性与再现性。

未来,自动化测试系统与AI数据分析的结合将提升测试效率,而实时频谱分析技术则有助于快速定位骚扰源,推动产品设计优化。

通过电源端子骚扰电压测试,制造商可有效控制产品电磁干扰,避免因合规问题导致的市场准入障碍。同时,该测试为电网安全与设备协同工作提供了技术保障,成为现代电子产品质量体系不可或缺的一环。



标准



GB/T 17743-2007 电气照明和类似设备的无线电骚扰特性的限值和测量方法

GB/T 16895.10-2010 低压电气装置 第4-44部分:安全防护 电压骚扰和电磁骚扰防护

GB/T 18655-2018 车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法

GB/T 13837-2012 声音和电视广播接收机及有关设备 无线电骚扰特性 限值和测量方法

GB/T 61



检测试验仪器



实验室在电源端子骚扰电压测试时通常需要以下仪器设备:

信号源:产生可调节频率和幅度的电磁干扰信号。

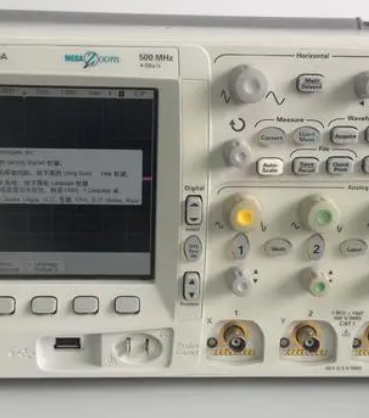

示波器:测量和显示电源端子所受到的干扰信号的波形和电压值。

探头:连接示波器和待测电源端子的测量探头,用于获取电源端子的干扰信号。

电缆:用于连接信号源、示波器和电源端子,传输电磁干扰信号。

信号发生器:用于产生测试信号,评估电源端子的抗干扰能力。

滤波器:
