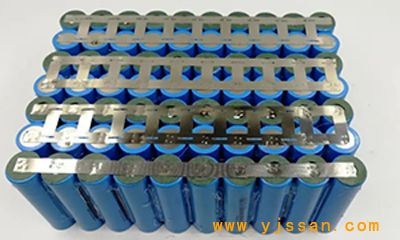

步冷试验有哪些测试项目?中析研究所检测中心作为拥有CMA资质的综合型科研检测单位,能够参考步冷试验标准规范中的试验方法对汽车蓄电池、电动车电池、太阳能电池、蓄电池组、无人机电池等产品进行检验测试,并出具相关测试报告。.

步冷试验检测技术概述及应用

简介

步冷试验(Step Cooling Test)是一种用于分析金属材料或合金在特定冷却条件下相变行为及组织稳定性的检测方法。该试验通过精确控制冷却速率,结合温度监测与显微组织分析,为材料的热处理工艺优化、焊接性能评估以及铸造缺陷分析提供科学依据。其核心原理在于通过模拟实际工况中的冷却过程,揭示材料在热循环中的相变规律、残余应力分布及潜在失效风险,广泛应用于冶金、机械制造、航空航天等领域。

适用范围

步冷试验主要适用于以下场景:

  1. 金属材料开发:评估新型合金在连续冷却过程中的相变特性,指导成分设计与热处理工艺。
  2. 焊接工艺验证:分析焊缝及热影响区的组织演变,预测焊接接头抗裂性及力学性能。
  3. 铸造质量监控:检测铸件冷却过程中的缩孔、偏析等缺陷形成倾向。
  4. 陶瓷与复合材料研究:探究非金属材料在热冲击下的结构稳定性。
  5. 失效分析:追溯机械部件因冷却不当导致的变形、开裂等问题根源。

检测项目及简介

  1. 相变温度测定 通过记录材料冷却过程中的温度-时间曲线,确定奥氏体向珠光体、贝氏体或马氏体转变的临界点(如Ac1、Ac3、Ms点等),为热处理工艺参数设定提供依据。

  2. 冷却速率敏感性分析 评估材料在不同冷却速率下的组织均匀性及硬度变化,预测其在实际应用中的抗变形能力。

  3. 热裂纹倾向评估 模拟快速冷却条件,结合金相显微镜观察材料内部微裂纹的萌生与扩展规律,判断其热裂敏感性。

  4. 残余应力分布检测 利用X射线衍射或应变片技术,测定冷却过程中材料内部残余应力的分布状态,优化退火工艺。

  5. 组织稳定性验证 通过多次热循环试验,验证材料在反复加热-冷却环境下的组织退化趋势,评估其长期服役性能。

检测参考标准

步冷试验的实施需遵循以下国际及行业标准:

  1. ASTM E3-11 Standard Guide for Preparation of Metallographic Specimens 规定试样制备、抛光及腐蚀方法,确保显微组织分析的准确性。

  2. GB/T 13298-2015 金属显微组织检验方法 明确金相试样制备、观察及评级规范,适用于步冷试验后的组织分析。

  3. ISO 643:2019 Steels - Micrographic determination of the apparent grain size 提供钢的晶粒度测定方法,用于评估冷却速率对晶粒尺寸的影响。

  4. ASTM A1033-20 Standard Practice for Quantitative Measurement and Reporting of Hypoeutectoid Carbon and Low-Alloy Steel Phase Transformations 规定钢的相变定量分析方法,支持步冷试验数据标准化处理。

检测方法及仪器

  1. 试验流程

    • 样品制备:根据标准切割材料试样,尺寸通常为Φ10×15mm,表面需抛光至镜面并清洁。
    • 加热与冷却:将试样置于高温炉中加热至奥氏体化温度(如钢件加热至900℃),保温后转移至步冷装置,按预设速率(5℃/s至50℃/s)分阶段冷却。
    • 数据采集:使用热电偶与数据采集系统记录温度-时间曲线,同步监测冷却过程。
    • 组织分析:冷却后的试样经切割、镶嵌、抛光后,采用硝酸酒精溶液腐蚀,利用金相显微镜或扫描电镜(SEM)观察显微组织。
  2. 关键仪器设备

    • 高温炉:提供可控加热环境,最高温度需达1200℃以上,控温精度±2℃。
    • 步冷控制装置:具备多段冷却程序设定功能,支持气冷、油冷或水冷介质切换。
    • 热电偶与数据采集仪:K型或S型热电偶配合高精度采集模块(如Agilent 34970A),实现温度数据实时记录。
    • 金相显微镜:配备图像分析软件(如Image-Pro Plus),用于定量测定晶粒尺寸、相比例等参数。
    • X射线应力分析仪:采用Proto LXRD系列设备,非破坏性测定残余应力分布。

结语

步冷试验作为材料热加工领域的关键检测手段,通过模拟实际冷却过程,为材料设计、工艺优化及质量管控提供了可靠的数据支撑。随着智能化检测技术的发展,步冷试验正逐步与数值模拟(如有限元分析)结合,形成“实验-仿真”双驱动的材料研究体系,进一步推动高性能材料的开发与应用。未来,其在增材制造、新能源材料等新兴领域的应用潜力将持续释放,成为保障工业产品质量的核心技术之一。

(全文约1400字)



检测标准



DIN EN 12703-1999;纸、纸板和包装用及一次性卫生制品用胶粘剂.低温柔性和冷脆性的测定

GOST 23240-1978:焊接结构 按焊接电弧烧灼反应评定冷脆性的方法



试验仪器



进行步冷试验通常需要以下仪器设备:

低温恒温槽:低温恒温槽是一种专门用于控制低温环境的仪器。它可以通过内部制冷系统降低温度,并通过恒温控制系统维持恒定的低温。在步冷试验中,可以使用低温恒温槽来提供恒定的低温环境供电池样品适应和测试。

电池充放电测试仪:电池充放电测试仪是用于测量电池容量、内阻、自放电率等性能参数的仪器。它可以对电池进行充电和放电操作,并记录电流、电压等参数。在步冷试验中,可以使用电池充放电测试仪对电池在低温
