汽车隔音材料检测

汽车隔音材料检测

汽车隔音材料检测有哪些测试项目?中析研究所检测中心作为拥有CMA资质的综合型科研检测单位,能够参考汽车隔音材料检测标准规范中的试验方法对音频隔音棉、吸音泡沫、吸音垫、隔热隔音膜、橡胶垫等产品的抗拉强度测试、密度测试、吸音性能测试、阻燃性能测试、耐老化性能测试等项目进行检验测试,并出具相关测试报告。.

汽车隔音材料检测技术解析

简介

随着汽车工业的快速发展,消费者对驾乘舒适性的要求日益提高,汽车隔音材料作为提升车辆NVH(噪声、振动与声振粗糙度)性能的关键组件,其质量直接影响车内噪音水平和用户体验。汽车隔音材料通常由多层复合材料构成,如泡沫、橡胶、纤维毡等,通过吸收或阻隔发动机、风噪、胎噪等声波传递来降低噪音。然而,材料的性能需通过科学检测手段验证,以确保其符合设计要求和行业标准。本文将从检测的适用范围、核心项目、参考标准及方法等方面,系统阐述汽车隔音材料的检测技术。

检测适用范围

汽车隔音材料的检测主要适用于以下几类场景:

  1. 材料研发阶段:验证新型材料的隔音、吸声和机械性能是否满足设计要求。
  2. 生产过程控制:对批量生产的隔音材料进行质量监控,确保性能一致性。
  3. 整车装配验证:评估隔音材料在车辆实际安装后的综合降噪效果。
  4. 售后市场产品认证:检测第三方隔音改装材料的合规性与安全性。

具体检测对象包括车门隔音垫、地板隔音层、发动机舱隔音罩、顶棚吸音棉等,涵盖乘用车、商用车及特种车辆的不同需求。

检测项目及简介

汽车隔音材料的检测需围绕其功能性、安全性和耐久性展开,主要项目如下:

  1. 隔音性能(声学特性)

    • 隔声量:材料对空气传播声波的阻隔能力,通常以分贝(dB)表示。
    • 吸声系数:材料吸收声波能量的效率,需在特定频率范围内(如100-5000Hz)测试。
  2. 物理机械性能

    • 密度与厚度:影响材料隔音效果的关键参数,需符合轻量化与高性能的平衡要求。
    • 拉伸强度与断裂伸长率:评估材料在振动环境下的抗形变能力。
    • 压缩永久变形:模拟材料长期受压后的回弹性能。
  3. 环境适应性

    • 耐温性:测试材料在高温(如发动机舱内)或低温环境下的性能稳定性。
    • 耐老化性:通过加速老化实验评估材料在长期使用后的耐久度。
    • 阻燃性:确保材料符合车辆防火安全标准。
  4. 环保与健康指标

    • VOC(挥发性有机物)释放量:避免材料释放甲醛、苯系物等有害气体。
    • 气味等级:通过主观评价和仪器测试控制车内异味。

检测参考标准

汽车隔音材料的检测需遵循国际、国家及行业标准,确保检测结果的权威性和可比性,主要标准包括:

  1. ISO 10140-2:2021《声学-建筑构件隔声实验室测量-第2部分:隔声量的测量》
  2. ISO 354:2003《声学-混响室吸声测量》
  3. SAE J1400:2020《汽车内饰材料吸声性能测试方法》
  4. GB/T 20247-2006《声学-混响室吸声测量》
  5. GB/T 2408-2021《塑料燃烧性能的测定-水平法和垂直法》
  6. GB/T 27630-2011《乘用车内空气质量评价指南》

上述标准覆盖了声学性能、阻燃性及环保性等关键指标,为检测提供技术依据。

检测方法及相关仪器

  1. 隔音性能测试

    • 混响室法:将样品安装于混响室与接收室之间,通过声压级差值计算隔声量,使用仪器包括声源系统(如白噪声发生器)、传声器及声学分析仪(如B&K PULSE系统)。
    • 阻抗管法:通过驻波比法或传递函数法测量材料的吸声系数,常用仪器为B&K 4206阻抗管。
  2. 机械性能测试

    • 万能材料试验机:用于测试拉伸强度、压缩永久变形等参数,如Instron 5967系列。
    • 厚度测量仪:高精度数显千分尺或激光测厚仪,确保材料厚度公差符合要求。
  3. 环境适应性测试

    • 高低温试验箱:模拟-40℃至150℃极端温度环境,评估材料性能变化。
    • 紫外线老化箱:通过氙灯加速老化实验,测试材料耐候性。
  4. 环保与安全检测

    • 气相色谱质谱联用仪(GC-MS):分析VOC成分及释放量,如Agilent 7890B/5977A。
    • 锥形量热仪:测定材料燃烧时的热释放速率,评估阻燃性能。

结语

汽车隔音材料的检测是保障车辆NVH性能与用户健康安全的重要环节。通过科学系统的检测方法、先进的仪器设备以及严格的标准化流程,能够全面评估材料的声学特性、机械强度及环保指标。未来,随着电动汽车的普及和智能座舱的发展,隔音材料检测技术将进一步向高精度、多维度集成方向演进,为汽车行业的可持续发展提供技术支撑。

检测标准

SAE J1524-2021 汽车车型粘合剂,密封剂及隔音材料粘度试验方法

T/CASME 67-2022 汽车引擎舱隔音隔热聚氨酯板材

T/CASME 352-2023 电动汽车隔热防火材料

FZ/T 64058-2016 汽车隔音隔热垫用再加工纤维毡

HOLDEN HN 2424-2003 隔音材料.压敏型

KS F 4770-1-2017 隔音板金属材料

STB 143

试验仪器

进行汽车隔音材料检测通常需要以下仪器设备:

声学吸音性能测试仪器:用于测量材料的吸音性能,如声学吸收系数、噪声传递系数等。常见的仪器包括声学吸声法测试系统和声学阻抗管法测试系统。

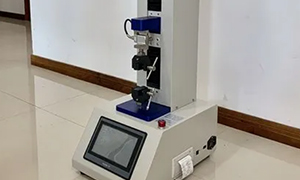

拉伸强度测试仪器:用于测试材料的抗拉强度和断裂伸长率,评估其拉伸性能。常见的仪器有万能材料试验机和拉力试验机。

密度测试仪器:用于测量材料的密度,评估其质量和重量。常用的仪器包括密度计和比重仪。

阻燃性能测试仪器:用于评估材料的阻
