对夹蝶阀检测

对夹蝶阀检测

对夹蝶阀检测有哪些检测项目?中析研究所检测中心能够参考标准规范中的试验方法,对对夹蝶阀检测的壳体试验、蝶板承压能力试验、液体密封试验、气体密封试验、静压寿命试验等项目进行检测,检测范围包括软密封对夹蝶阀、金属硬密封对夹蝶阀、双偏心对夹蝶阀、三偏心对夹蝶阀等,并在7-15个工作日内出具相关测试报告。.

对夹蝶阀检测技术概述

简介

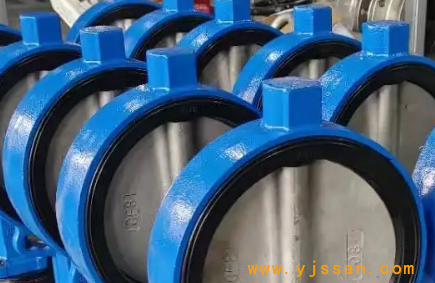

对夹蝶阀是一种通过圆盘形蝶板绕阀轴旋转实现启闭功能的阀门,其结构紧凑、重量轻、操作灵活,广泛应用于石油化工、市政给排水、电力、冶金等领域。作为流体控制系统的关键部件,其性能直接影响管道系统的安全性和可靠性。为确保对夹蝶阀在复杂工况下的稳定运行,需通过科学检测手段验证其密封性、强度、耐腐蚀性等关键指标。本文将从检测适用范围、检测项目、参考标准及检测方法等方面系统阐述对夹蝶阀的检测技术。

检测适用范围

对夹蝶阀的检测适用于以下场景:

  1. 生产质量控制:阀门制造过程中需对原材料、半成品及成品进行检测,确保符合设计要求。
  2. 安装验收:阀门安装前需验证其性能参数,避免因质量问题导致系统故障。
  3. 定期维护:长期使用的阀门需通过检测评估其老化程度,制定维修或更换计划。
  4. 故障分析:针对泄漏、卡阻等异常情况,通过检测分析失效原因。

检测对象包括金属材质(如铸钢、不锈钢)和非金属材质(如橡胶、聚四氟乙烯)的对夹蝶阀,覆盖DN50至DN2000等多种规格。

检测项目及简介

对夹蝶阀的检测项目可分为四大类:

  1. 密封性能检测

    • 阀座密封性:验证阀门在关闭状态下对介质的阻断能力,通常采用气压或水压试验。
    • 阀杆密封性:检测阀杆与填料函之间的泄漏情况,防止介质外泄。
  2. 强度与耐久性检测

    • 壳体强度试验:模拟阀门在额定压力下的抗变形能力,确保无裂纹或永久性损伤。
    • 疲劳寿命测试:通过反复启闭操作评估阀门的机械耐久性。
  3. 材料性能检测

    • 化学成分分析:利用光谱仪验证阀体材料的元素组成是否符合标准。
    • 硬度与金相检测:评估材料的机械性能和微观组织结构。
  4. 功能性检测

    • 操作扭矩测试:测量启闭阀门所需扭矩,确保操作便捷性。
    • 流阻系数测定:分析阀门对流体压力的影响,优化系统能效。

检测参考标准

对夹蝶阀的检测需依据以下国内外标准:

  1. GB/T 12238-2023 《工业阀门 法兰和对夹连接蝶阀》 规定了蝶阀的设计、材料、试验方法及验收要求。

  2. API 609-2020 《Butterfly Valves: Double Flanged, Lug- and Wafer-Type》 国际通用的蝶阀设计与检测标准,适用于石油天然气行业。

  3. ISO 5208-2015 《工业阀门 金属阀门的压力试验》 详细描述了阀门壳体强度及密封性能的试验流程。

  4. JB/T 8527-2015 《金属密封蝶阀》 针对金属阀座蝶阀的特殊检测要求,如高温高压下的密封性能。

检测方法及仪器

  1. 密封性能试验

    • 方法:将阀门安装在试验台上,向阀腔内注入水或气体,加压至1.1倍公称压力,保压5分钟后观察泄漏量。
    • 仪器:气密性试验机、压力表、泄漏量检测仪。
  2. 强度试验

    • 方法:采用液压试验系统对阀体施加1.5倍公称压力,持续2分钟,通过应变片监测形变量。
    • 仪器:液压泵站、压力传感器、数据采集系统。
  3. 材料分析

    • 方法:使用直读光谱仪(OES)对阀体进行成分分析;通过洛氏硬度计和金相显微镜评估材料性能。
    • 仪器:光谱仪、硬度计、金相制样设备。
  4. 操作扭矩测试

    • 方法:在阀门启闭过程中,通过扭矩传感器实时记录转动力矩,对比标准值范围。
    • 仪器:扭矩测试仪、电动执行机构模拟装置。

结语

对夹蝶阀的检测是保障其安全运行的核心环节。通过标准化流程和先进仪器,可系统评估阀门的密封性、强度、材料性能及操作功能,为设计优化、生产控制及运维管理提供数据支持。随着智能检测技术的发展,未来或将融合物联网和人工智能技术,实现阀门的实时状态监测与预测性维护,进一步提升工业系统的可靠性与经济性。

标准

DL/T 922-2016火力发电用钢制通用阀门订货、验收导则

GB/T 3036-2017船用中心型蝶阀

GB/T 3037-2017船用双偏心型蝶阀

GB/T 12221-2005金属阀门 结构长度

GB/T 12238-2008法兰和对夹连接弹性密封蝶阀

GB/T 26144-2010法兰和对夹连接钢制衬氟塑料蝶阀

GB/T 26640-2011阀门壳体最小壁厚尺寸要求规范

检测试验仪器

对夹蝶阀检测时通常需要以下仪器设备:

强度测试仪、密封测试仪、压力测试仪、流量计、温度计、工程量具、焊接探伤仪、涂层厚度仪、电动机、气动机械手、阀门压测试台等。
