混凝土幕墙板检测技术解析与应用
简介
混凝土幕墙板作为一种新型建筑外围护材料,凭借其高强度、耐久性和装饰性,在高层建筑、商业综合体等领域得到广泛应用。然而,其长期暴露于自然环境中,易受温度变化、风荷载、雨水侵蚀等影响,可能出现开裂、脱落、渗漏等问题。为确保建筑安全性与功能性,需通过科学检测手段对幕墙板进行全面评估。混凝土幕墙板检测涵盖材料性能、结构安全、施工质量及耐久性等多维度内容,是保障工程全生命周期可靠性的关键环节。
适用范围
混凝土幕墙板检测主要适用于以下场景:
- 新建工程验收:验证幕墙板安装质量是否符合设计要求,确保初始性能达标。
- 既有建筑维护:对使用中的幕墙系统进行定期检查,预防潜在安全隐患。
- 改造与加固评估:为建筑功能改造或抗震加固提供数据支撑。
- 事故后鉴定:针对因外力冲击、火灾等事件导致的损坏进行损伤评估。
- 材料供应商质量控制:对生产批次进行抽样检测,确保产品符合出厂标准。
检测项目及简介
混凝土幕墙板的检测需围绕材料性能、结构完整性及耐久性展开,具体项目包括:
-
外观质量检测
- 内容:检查表面裂缝、蜂窝、孔洞、色差及接缝密封情况。
- 意义:直接影响建筑美观及防水性能,裂缝可能预示深层结构问题。
-
物理力学性能检测
- 抗压强度:通过芯样试验或无损检测评估混凝土强度等级。
- 抗弯承载力:模拟风荷载作用下的变形能力,验证设计荷载下的安全性。
- 粘结强度:检测幕墙板与基层的粘结效果,防止脱落风险。
-
耐久性检测
- 冻融循环试验:评估材料在低温环境下的抗冻性能。
- 氯离子渗透性:分析混凝土对腐蚀介质的阻隔能力,预测钢筋锈蚀风险。
- 碳化深度:测定混凝土表面中性化程度,间接反映耐久性寿命。
-
结构安全评估
- 锚固系统检测:检查预埋件、连接件的锈蚀状态及力学性能。
- 整体变形监测:利用全站仪或激光扫描技术测量幕墙平面度与垂直度偏差。
-
功能性检测
- 防水性能:通过淋水试验验证接缝密封效果。
- 隔声与保温:实验室模拟测试声学及热工参数是否符合规范。
检测参考标准
混凝土幕墙板检测需严格遵循国家标准及行业技术规程,主要依据包括:
- GB/T 21086-2007《建筑幕墙》 涵盖幕墙材料、设计、施工及验收的综合性标准,明确物理性能与安全指标。
- JGJ/T 139-2020《建筑幕墙工程检测方法标准》 详细规定幕墙现场检测的操作流程与技术要点。
- GB 50210-2018《建筑装饰装修工程质量验收标准》 针对幕墙外观质量、安装精度提出验收要求。
- JGJ 145-2013《混凝土结构后锚固技术规程》 规范锚固系统的拉拔力测试与评估方法。
- GB/T 50082-2009《普通混凝土长期性能和耐久性能试验方法标准》 提供冻融循环、碳化试验等耐久性检测的技术指导。
检测方法及相关仪器
-
无损检测技术
- 回弹法(回弹仪):通过表面硬度推算混凝土强度,适用于快速普查。
- 超声波检测(超声波探伤仪):利用声波传播速度评估内部缺陷及均质性。
- 红外热成像仪:识别幕墙空鼓、渗漏区域,基于温度差异生成热分布图。
-
破坏性检测
- 钻芯取样:使用金刚石钻机截取芯样,实验室测试抗压强度与碳化深度。
- 拉拔试验(锚杆拉力计):对锚固件施加轴向拉力,测定极限承载能力。
-
变形监测
- 全站仪:高精度测量幕墙平面位移与垂直度偏差。
- 激光挠度计:实时监测风荷载作用下的动态变形量。
-
环境模拟试验
- 冻融试验箱:循环控制温度在-20℃至+20℃,模拟冻融环境对试件的破坏。
- 盐雾试验机:加速氯离子渗透过程,评估混凝土抗腐蚀性能。
-
实验室分析

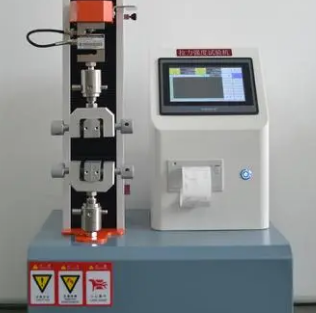

- 电子万能试验机:精确测定材料的抗弯、抗拉强度等力学参数。
- X射线荧光光谱仪:分析混凝土成分,验证原材料配比是否符合设计要求。
结语
混凝土幕墙板检测是确保建筑安全与功能的核心技术手段。通过多维度检测项目、标准化流程及先进仪器设备的结合,可系统评估幕墙系统的当前状态并预测其服役寿命。随着智能传感技术与大数据分析的发展,未来检测将向实时监测、智能化诊断方向深化,为建筑运维管理提供更高效的技术支撑。
标准
GB/T 17748-2016建筑幕墙用铝塑复合板
2GB/T 40715-2021装配式混凝土幕墙板技术条件
3T/GDMES 0019-2020单元式幕墙板块智能注胶装备
4YS/T 429.1-2023铝幕墙板 第1部分:基材
5YS/T 429.2-2012铝幕墙板 第2部分:有机聚合物喷涂铝单板
检测试验仪器
混凝土幕墙板检测时通常需要以下仪器设备:
直尺和测量尺、平板仪、表面质量检测仪器、强度测试仪器(压力机、拉力机、弯曲试验机等)、水压试验设备、加速老化试验设备、火焰试验设备、热导率测试仪器、声学测试仪器、温度变形测试设备、腐蚀试验设备、风洞试验设备等等。
