陶瓷轴承检测

陶瓷轴承检测

陶瓷轴承检测有哪些检测项目?中析研究所检测中心能够参考陶瓷轴承检测标准规范中的试验方法,对滚珠陶瓷轴承、滑动陶瓷轴承、角接触球陶瓷轴承、深沟球陶瓷轴承等产品的表面粗糙度测量、轴承间隙测量、轴向预压力测量、扭矩测量等项目进行检验测试,并出具相关测试报告。.

陶瓷轴承检测技术概述与应用

简介

陶瓷轴承是一种以氧化锆(ZrO₂)、氮化硅(Si₃N₄)或碳化硅(SiC)等陶瓷材料为核心部件的高性能轴承。与传统金属轴承相比,陶瓷轴承具有密度低、硬度高、耐高温、耐腐蚀、抗磁化等显著优势,广泛应用于航空航天、医疗器械、精密仪器、高速电机等领域。然而,陶瓷材料的脆性特性及复杂的制造工艺使得其质量检测至关重要。通过系统化的检测手段,可有效评估陶瓷轴承的可靠性、耐久性及安全性,确保其在极端工况下的稳定运行。

检测适用范围

陶瓷轴承检测主要适用于以下场景:

  1. 工业制造领域:验证批量生产的陶瓷轴承是否符合设计标准,例如新能源汽车驱动电机中的轴承需满足高转速、低摩擦需求。
  2. 科研开发阶段:优化材料配方或加工工艺时,需通过检测数据反馈改进方向。
  3. 设备维护与故障分析:对服役后的陶瓷轴承进行磨损、裂纹等缺陷检测,评估剩余寿命。
  4. 特殊环境应用:如核电站、化工设备中需检测轴承的耐辐射性及耐化学腐蚀能力。

检测项目及简介

陶瓷轴承的检测需覆盖材料性能、几何精度、表面质量及功能性指标,具体包括以下核心项目:

  1. 材料成分与微观结构分析 检测陶瓷材料的元素组成、晶相结构及致密度,确保材料无杂质、晶粒均匀,避免因成分偏差导致力学性能下降。

  2. 表面质量检测 包括表面粗糙度、划痕、气孔等缺陷的检测。表面缺陷会加速轴承的磨损,甚至引发裂纹扩展。

  3. 尺寸与几何精度检测 测量轴承内径、外径、圆度、平行度等参数,确保其与轴或轴承座的配合精度,防止因尺寸偏差引发振动或噪声。

  4. 力学性能测试 涵盖硬度(维氏硬度或洛氏硬度)、抗弯强度、断裂韧性等指标,评估陶瓷轴承在负载下的抗变形及抗断裂能力。

  5. 摩擦磨损性能测试 模拟实际工况,测试轴承在润滑或干摩擦条件下的磨损率及摩擦系数,预测其使用寿命。

  6. 耐环境性能测试 包括高温稳定性(如1000℃下强度保持率)、耐腐蚀性(如酸碱环境中的质量损失率)及抗热震性检测。

检测参考标准

陶瓷轴承检测需遵循国内外权威标准,确保检测结果的可比性与公信力。常用标准包括:

  • ISO 26602:2009《精细陶瓷(高级陶瓷、高技术陶瓷)-氮化硅材料轴承滚动元件用陶瓷球》
  • ASTM F2094/F2094M-15《陶瓷轴承球的规范》
  • GB/T 34891-2017《滚动轴承 陶瓷球轴承 技术条件》
  • DIN 51825:2016《陶瓷滚动轴承 尺寸、公差和特性》
  • JIS R 1616:2015《工程陶瓷的硬度试验方法》

检测方法及相关仪器

  1. 材料成分与结构分析

    • 方法:采用X射线衍射(XRD)分析晶相结构,扫描电子显微镜(SEM)观察微观形貌,能谱仪(EDS)测定元素组成。
    • 仪器:X射线衍射仪(如Rigaku SmartLab)、场发射扫描电镜(如FEI Nova NanoSEM)。
  2. 表面质量检测

    • 方法:白光干涉仪或激光共聚焦显微镜测量表面粗糙度(Ra值);光学显微镜或工业CT扫描检测表面缺陷。
    • 仪器:Zygo NewView系列干涉仪、Keyence VK-X3000激光显微镜。
  3. 尺寸精度检测

    • 方法:三坐标测量机(CMM)或光学投影仪进行非接触式测量,结合数字图像处理技术分析几何公差。
    • 仪器:Hexagon Global Classic CMM、Nikon NEXIV VMZ系列光学测量系统。
  4. 力学性能测试

    • 方法:维氏硬度计测定硬度;万能材料试验机进行三点弯曲试验获取抗弯强度;压痕法评估断裂韧性(KIC)。
    • 仪器:Instron 5967万能试验机、Wilson Hardness HV系列硬度计。
  5. 摩擦磨损测试

    • 方法:球-盘式摩擦磨损试验机模拟滚动接触工况,通过称重法或轮廓仪量化磨损量。
    • 仪器:CSM Instruments Tribometer、Bruker UMT TriboLab。
  6. 耐环境性能测试

    • 方法:高温炉中加热至目标温度后测试力学性能;盐雾试验箱模拟腐蚀环境。
    • 仪器:Thermo Scientific Thermolyne高温炉、Q-Fog CCT盐雾试验箱。

结语

陶瓷轴承的检测技术是保障其性能与可靠性的核心环节。随着材料科学与检测技术的进步,高精度、非破坏性检测方法(如超声波探伤、声发射技术)的应用将进一步推动陶瓷轴承在高端领域的普及。未来,智能化检测系统与大数据分析的结合,有望实现陶瓷轴承质量的实时监控与预测性维护,为工业装备的升级提供坚实支撑。



检测标准



KS B ISO 19843:2021 滚动轴承.陶瓷轴承球.用缺口球试验测定强度

GB/T 31703-2015 陶瓷球轴承 氮化硅球

T/CMES 04004-2022 滚动轴承 全陶瓷圆柱滚子轴承

T/CMES 04003-2022 全陶瓷关节轴承 向心关节轴承

GOST 32932-2014 滚动轴承. 陶瓷球

KS L ISO 26602:2011 精细陶瓷(高级陶瓷



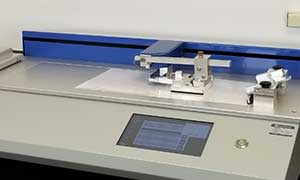

试验仪器



实验室在进行陶瓷轴承检测时通常需要以下仪器设备:

三坐标测量仪、表面粗糙度仪、硬度计、轴向预紧力测试仪、扭矩计、转速计、润滑脂分析仪、结构完整性检测仪、摩擦力测量仪、噪声测量仪、振动测量仪、温度计、承载能力测试机、寿命测试机、摩擦力矩测试仪、密封性测试仪、润滑性能测试仪、轴向偏移检测仪等。
