建筑幕墙防雷测试

建筑幕墙防雷测试

建筑幕墙防雷测试有哪些检测项目?中析研究所检测中心能够参考建筑幕墙防雷测试标准规范中的试验方法,对钢结构幕墙、铝合金幕墙、玻璃幕墙、石材幕墙、陶瓷板幕墙、金属板幕墙、太阳能幕墙等样品的接地电阻测试、高压脉冲注入测试、雷电冲击电流测试、电磁兼容性测试、导电性测试等项目进行检验测试,并出具相关测试报告。.

建筑幕墙防雷测试技术解析

简介

建筑幕墙作为现代建筑的重要组成部分,不仅承担着美学与功能需求,还需满足安全性能要求。其中,防雷性能是保障建筑安全的关键指标之一。雷电灾害可能对幕墙结构、电气设备及建筑内部人员造成严重威胁,因此幕墙防雷系统的设计、施工及检测至关重要。防雷测试通过科学手段验证幕墙防雷系统的有效性,确保其能够安全疏导雷电流,降低雷击风险。本文将从适用范围、检测项目、参考标准及检测方法等方面,系统阐述建筑幕墙防雷测试的技术要点。

适用范围

建筑幕墙防雷测试主要适用于以下场景:

  1. 新建建筑幕墙工程:在幕墙竣工验收前,需进行防雷系统性能验证。
  2. 既有建筑幕墙改造:涉及幕墙结构调整或材料更换时,需重新评估防雷性能。
  3. 高层及超高层建筑:因高度易受雷击,需重点检测防雷系统。
  4. 特殊气候区域:如雷电多发地区(如热带、山区等)的建筑幕墙。
  5. 金属幕墙及玻璃幕墙:金属框架或含金属构件的幕墙需重点关注防雷设计。

此外,对于采用光伏幕墙、智能幕墙等新型技术的建筑,防雷测试还需结合电气系统特性进行专项分析。

检测项目及简介

建筑幕墙防雷测试涵盖多个关键项目,具体包括:

  1. 接闪器检测 接闪器是防雷系统的第一道防线,用于直接接受雷击。检测内容包括接闪器的材料规格、安装位置、固定方式及与幕墙结构的电气连接。需确保接闪器覆盖幕墙外露金属部件,避免“盲区”。

  2. 引下线检测 引下线负责将雷电流从接闪器传导至接地装置。需检测其数量、截面积、布设路径及与幕墙金属构件的连接电阻。引下线应避免直角弯折,并确保机械强度和耐腐蚀性。

  3. 接地装置检测 接地装置是雷电流泄放入地的关键环节。需测量接地电阻值,一般要求不大于10Ω(依据不同标准可能调整)。同时需检查接地体的埋设深度、材料防腐处理及与引下线的连接可靠性。

  4. 等电位连接检测 幕墙金属框架、门窗、装饰条等导电部件需与防雷装置实现等电位连接,以消除电位差。检测重点为连接导体的截面积、过渡电阻值及连接的完整性。

  5. 绝缘电阻测试 针对非导电材料(如玻璃、石材面板)与金属支撑结构之间的绝缘性能进行测试,防止雷电流通过非预期路径传导。

  6. 过渡电阻测试 检测幕墙各金属部件间的电气连接电阻,确保其符合低电阻要求(通常≤0.2Ω),避免因接触不良导致局部过热或电弧放电。

检测参考标准

建筑幕墙防雷测试需依据国内外相关标准执行,主要参考以下文件:

  1. GB/T 21431-2015《建筑物防雷装置检测技术规范》 我国防雷检测的核心标准,规定了接闪器、引下线、接地装置等项目的检测方法与技术要求。
  2. IEC 62305-2010《雷电防护》系列标准 国际电工委员会发布的雷电防护标准,涵盖风险评估、设计原则及测试方法。
  3. JGJ/T 139-2020《建筑幕墙工程检测技术标准》 针对幕墙工程的专项检测标准,包含防雷系统检测的具体要求。
  4. GB 50057-2010《建筑物防雷设计规范》 规定了防雷系统的设计原则,为检测提供理论依据。

检测方法及相关仪器

  1. 目测检查法 通过观察和测量工具(如卷尺、卡尺)检查接闪器、引下线的安装位置、间距及材料规格是否符合设计要求。

  2. 接地电阻测试法 使用接地电阻测试仪(如Fluke 1625-2)测量接地装置的电阻值。常用方法包括三极法(电位降法)和钳形表法,需根据现场条件选择合适方法。

  3. 过渡电阻测试法 采用微欧计(如HIOKI RM3544)测量金属构件连接处的接触电阻。测试时需对连接点施加恒定电流,并记录电压降以计算电阻值。

  4. 绝缘电阻测试法 使用绝缘电阻测试仪(如Megger MIT1525)对非导电材料与金属结构之间的绝缘性能进行测试,施加500V或1000V直流电压,读取绝缘电阻值(通常要求≥1MΩ)。

  5. 等电位连续性测试 通过低电阻欧姆表验证各导电部件的电气连通性,确保整个防雷系统形成连续的低阻抗路径。

结语

建筑幕墙防雷测试是保障建筑安全的重要环节,需结合设计、施工与检测全过程进行系统化管理。通过科学选用检测方法及仪器,严格遵循标准规范,可有效提升幕墙防雷系统的可靠性,降低雷击事故风险。未来,随着智能检测技术(如无人机巡检、物联网监测)的发展,防雷测试将向自动化、实时化方向迈进,为建筑安全提供更强保障。

检测标准

DB41/T 935-2022 建筑幕墙防雷技术规范

DB15/T 2849.2-2023 防雷技术规范 第2部分:玻璃幕墙

EN 13051:2001 幕墙.防水性.现场试验

JG 3035-1996 建筑幕墙

GB/T 21086-2007 建筑幕墙

T/SHST 000004-2019 既有石材幕墙质量检验标准

FCR VA 08 44 13-2011 釉面铝幕墙

试验仪器

实验室在进行建筑幕墙防雷测试时通常需要以下仪器设备:

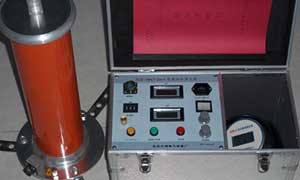

高压脉冲发生器、雷电冲击电流发生器、电磁兼容性测试仪器、导电性测试仪器、绝缘性测试仪器、雷击保护装置测试仪器、耐电弧测试仪器、雷电安全间隙测试仪器、接地电阻测试仪器、地面装置接地测试仪器等。
