接地装置检测

接地装置检测

接地装置检测有哪些检测项目?中析研究所检测中心能够参考标准规范中的试验方法,对接地装置检测的接地电阻、接地电势、接地电流、接地系统的等电位性、接地系统的绝缘电阻等项目进行检测,检测范围包括但不仅限于接地网、接地棒、接地线、接地板、接地网极、接地电极等,并在7-15个工作日内出具相关测试报告。.

接地装置检测技术及应用

简介

接地装置是电力系统、电气设备及建筑物防雷保护中不可或缺的重要组成部分。其核心功能是为电流提供安全可靠的泄放路径,从而保障设备正常运行、防止人身触电事故以及减少雷击等自然灾害带来的损害。接地装置的性能直接关系到电力系统的稳定性与安全性,因此定期对接地装置进行检测与维护至关重要。通过科学规范的检测手段,可以及时发现接地系统的潜在缺陷,确保其长期有效运行。

适用范围

接地装置检测适用于多个领域,主要包括:

  1. 电力系统:如变电站、输电线路杆塔、配电设备等;
  2. 工业设施:包括石油化工、矿山、轨道交通等场所的电气设备接地;
  3. 建筑物防雷:高层建筑、数据中心、通信基站的防雷接地系统;
  4. 临时用电场景:如建筑工地、户外活动场所的临时配电装置。 此外,新建或改造的接地装置在投入运行前必须进行检测,以确保其符合设计要求和安全标准。

检测项目及简介

接地装置检测涵盖多个关键指标,主要包括以下项目:

  1. 接地电阻值检测 接地电阻是衡量接地系统性能的核心参数,反映电流通过接地体向大地散流的能力。电阻值过高可能导致故障电流无法有效泄放,引发设备损坏或人身安全事故。

  2. 接地导通性检测 检查接地装置各连接点的导通状态,确认是否存在因腐蚀、松动或机械损伤导致的断线或接触不良问题。

  3. 土壤电阻率测试 土壤电阻率直接影响接地装置的散流效果,需通过多点测量分析土壤导电特性,为接地系统设计或改造提供数据支持。

  4. 接地网完整性检测 针对大型接地网(如变电站),需验证其整体结构的完整性,排查因施工缺陷或环境侵蚀导致的断裂或缺失。

  5. 跨步电压与接触电压测试 评估在故障状态下,接地装置周围可能产生的危险电压,确保人身安全。

  6. 腐蚀状况评估 通过目视检查或专用仪器分析接地体的腐蚀程度,预测剩余使用寿命并提出防腐建议。

检测参考标准

接地装置检测需严格遵循国家及行业标准,主要包括:

  1. GB/T 21431-2015《建筑物防雷装置检测技术规范》 规定防雷接地系统的检测项目、方法及验收标准。

  2. DL/T 475-2017《接地装置特性参数测量导则》 详细说明接地电阻、土壤电阻率等参数的测量流程与技术要求。

  3. IEC 62305-3:2010《雷电防护 第3部分:建筑物的物理损坏和生命危险》 国际通用的防雷系统检测标准,涵盖接地装置的设计与测试要求。

  4. GB 50169-2016《电气装置安装工程 接地装置施工及验收规范》 明确新建或改造接地装置的施工质量验收标准。

检测方法及相关仪器

  1. 接地电阻测试
  • 三极法(电位降法):通过辅助电流极和电压极,测量接地体与远方大地的电阻值,适用于小型接地装置。
  • 四极法:在土壤电阻率不均匀区域,采用四电极系统提高测量精度。
  • 钳形表法:利用钳形接地电阻测试仪无需断开接地引线即可测量,适用于运行中的设备。 仪器:数字接地电阻测试仪(如Fluke 1625)、钳形接地电阻表。
  1. 土壤电阻率测试
  • 温纳四极法:通过等间距布置四个电极,计算不同深度土壤的电阻率分布。 仪器:土壤电阻率测试仪(配备四极探针)。
  1. 导通性检测 采用直流低电阻测试仪(微欧计)对连接点进行毫欧级电阻测量,判断导通状态。 仪器:微欧计(如Keysight 34420A)。

  2. 接地网完整性检测 通过向接地网注入特定频率的电流,利用电磁场探测技术定位断点或腐蚀区域。 仪器:接地网导通测试仪、地下管线探测仪。

  3. 跨步电压模拟测试 使用专用故障电流发生器模拟接地故障,结合高精度电压表测量危险区域。

技术发展趋势与挑战

随着智能电网与物联网技术的普及,接地装置检测正朝着自动化、远程化方向发展。例如,在线监测系统可通过传感器实时采集接地电阻数据,并结合云平台进行异常预警。然而,复杂地质条件下的检测精度提升、非开挖检测技术的研发仍是行业面临的挑战。未来,人工智能算法的引入有望进一步优化数据分析效率,推动接地装置检测从被动维护向主动预防转型。

结语

接地装置检测是保障电力系统安全运行的基石。通过规范化的检测流程、先进的仪器设备以及严格的标准执行,能够有效识别并消除接地系统的隐患。随着技术迭代与标准完善,接地装置检测将进一步提升精准度与效率,为各行业提供更可靠的安全保障。

检测标准

GB/T 28026.3-2018 轨道交通 地面装置 电气安全、接地和回流 第3部分:交流和直流牵引供电系统的相互作用

GB/T 28026.1-2018 轨道交通 地面装置 电气安全、接地和回流 第1部分:电击防护措施

GB/T 35791-2017 中性点非有效接地系统单相接地故障行波选线装置技术要求

GB/T 16895.3-2017 低压电气装置 第5-54部分:电气设备的选择和安装 接地配置和保护导体

检测试验仪器

接地装置检测试验时通常需要以下仪器设备:

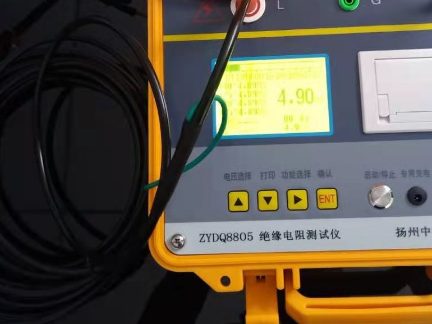

万用表、接地电阻测试仪、接地电位测试仪、接地电流测试仪、绝缘电阻测试仪、泄漏电流测试仪等。
