通讯电缆检测有做哪些项目的测试?中析研究所检测中心能够参考标准规范中的试验方法,对绝缘电阻、传输性能、信号完整性、耐压性能、屏蔽效能等通讯电缆检测项目进行检验测试,检测范围包括但不限于同轴纤电缆、电力电缆、屏蔽电缆、防火电缆、控制电缆等,并在7-15个工作日内出具相关测试报告。.

通讯电缆检测技术概述

通讯电缆作为信息传输的核心载体,其性能直接影响通信系统的稳定性与可靠性。随着5G网络、工业互联网和智能电网的快速发展,电缆在复杂环境下的抗干扰能力、传输效率及耐久性成为关键指标。通讯电缆检测通过科学手段评估电缆的综合性能,确保其满足不同应用场景的严苛要求。

一、检测适用范围

通讯电缆检测广泛应用于以下领域:

  1. 通信网络:包括光纤通信、同轴电缆及双绞线等,检测信号衰减、带宽容量等指标。
  2. 电力系统:针对复合型电缆(如OPGW光缆)进行机械强度与绝缘性能测试。
  3. 轨道交通:检测电缆在震动、温湿度变化下的耐久性。
  4. 工业控制:评估抗电磁干扰能力与数据传输实时性。
  5. 特殊环境:海底电缆需通过耐水压、耐腐蚀专项测试;矿用电缆则需防爆认证。

二、核心检测项目与技术要求

  1. 导体电阻测试 采用四线制微欧计测量单位长度电阻值,要求符合IEC 60228标准。例如,24AWG铜导体电阻需≤25.67Ω/km,偏差超过5%可能导致信号失真。

  2. 绝缘与护套性能

  • 绝缘电阻:施加500V DC电压,使用高阻计测试,典型值需>1000MΩ·km(GB/T 3048.5)。

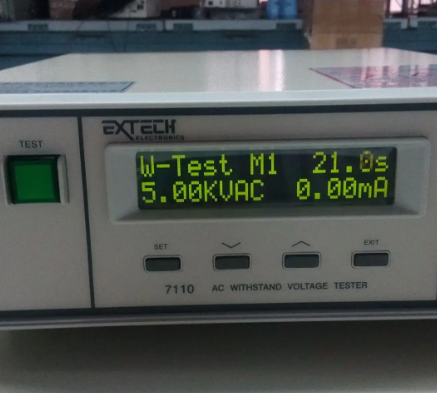

  • 耐压测试:按IEC 60502-2进行3.5kV/5min工频耐压试验,泄漏电流<10μA。
  • 热延伸试验:在200℃环境下测试绝缘材料形变率,要求永久变形<50%。
  1. 传输特性分析
  • 衰减常数:使用矢量网络分析仪(如Keysight PNA系列)测量1MHz-1GHz频段衰减,CAT6电缆在250MHz时衰减应<19.8dB/100m。
  • 近端串扰(NEXT):依据TIA/EIA-568-C.2标准,6类线在100MHz需>44.3dB。
  • 特性阻抗:时域反射计(TDR)检测阻抗均匀性,75Ω同轴电缆波动需控制在±3Ω内。
  1. 机械与环境适应性
  • 弯曲试验:参照GB/T 2951.11,电缆绕芯轴弯曲6次后传输损耗变化<3%。
  • 抗拉强度:电子拉力机测试(Instron 3369型),ADSS光缆需承受≥60kN拉力。
  • 高低温循环:在-40℃~+70℃环境下进行20次循环,护套不得出现龟裂。

三、检测标准体系

国际标准:

  • IEC 61156-5:2021《数字通信用对绞多芯电缆》
  • ISO/IEC 11801:2017《用户建筑通用布线标准》

国内规范:

  • GB/T 18380.3-2022《电缆在火焰条件下的燃烧试验》
  • YD/T 1019-2013《通信用高频对称电缆技术条件》

行业专项:

  • IEEE 400.2-2013《电力电缆局放检测导则》
  • EN 50200:2015《应急电路用电缆防火要求》

四、检测方法与仪器配置

  1. 导体电阻检测 采用Kelvin双电桥法,使用Agilent 34420A微欧计,分辨率达0.01μΩ,配合恒温箱控制环境温度在20±1℃。

  2. 局部放电检测 配置PDCheck-II型局放检测系统,检测灵敏度≤5pC,结合超高频传感器(300MHz-1.5GHz)定位绝缘缺陷。

  3. 传输参数测试 矢量网络分析仪(VNA)配合定制治具,实现S参数自动扫描。例如,R&S ZNB20可完成10MHz-20GHz全频段测试,动态范围>130dB。

  4. 材料分析 热重分析仪(TGA)与差示扫描量热仪(DSC)联用,评估护套材料热稳定性。FTIR光谱仪用于检测材料氧化降解情况。

五、技术发展趋势

  1. 智能化检测系统:基于AI的缺陷识别算法可将误判率降低至0.3%,在线检测速度提升至120m/min。
  2. 多物理场耦合测试:同步监测电缆在电磁-热-力综合场下的性能演变。
  3. 纳米级缺陷检测:太赫兹时域光谱技术(THz-TDS)实现10μm级缺陷识别。

随着新型低损耗介质材料(如PTFE/PP共混物)的普及,检测技术正向高频化(毫米波测试)、微型化(芯片级测试模块)方向发展。未来,数字孪生技术将实现电缆全生命周期性能预测,推动检测模式从被动式验证向主动式评估转型。

(字数:1480字)



标准



T/AHDD 001-2023 RS485通讯电缆

KS C 3342-2003 近距离通讯电缆

KS I 3235-2016 再生塑料通讯电缆护套

SFS 3212-1974 长途通讯电缆.PVC绝缘内电缆

JCS 5506-2010 无有害物质金属通讯电缆

SFS 2751-1972 绝缘塑料包裹的长途通讯电缆 KLM

DIN 47634:1984 通讯电缆的



检测试验仪器



实验室在进行通讯电缆检测时通常需要以下仪器设备:

耐压测试仪、屏蔽效能测试仪、接地电阻测试仪、传输性能测试仪、波形失真测试仪、信号衰减测试仪、串扰测试仪、抗干扰性能测试仪、连接可靠性测试仪、线路连通性测试仪、外观质量检测仪、标识符检测仪、断线测试仪、短路测试仪、电气参数测试仪、信号完整性测试仪、反射损耗测试仪、连接器测试仪等。
