电子散热器检测

电子散热器检测

电子散热器检测有哪些检测项目?中析研究所检测中心能够参考电子散热器检测标准规范中的试验方法,对铝质散热器、铜质散热器、铝合金散热器、风冷散热器等产品的散热性能测试,噪音测试,温度测试,风量测试等项目进行检验测试,并出具相关测试报告。.

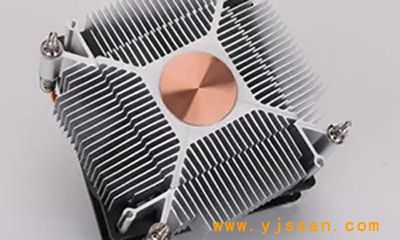

电子散热器检测技术规范与应用实践

在电子设备高速发展的当代社会,电子元器件功率密度的持续提升对散热性能提出了更高要求。作为保障电子设备稳定运行的核心组件,电子散热器的质量直接关系到设备的使用寿命与可靠性。专业检测机构通过建立科学完善的检测体系,能够有效验证散热器的性能参数,为产品研发、生产质控和选型应用提供技术支撑。

一、检测适用范围 本检测规范适用于各类电子散热装置的品质验证,包括但不限于: (1)按材质分类的铝制散热器、铜制散热器及合金材料散热器 (2)风冷式散热装置与水冷式散热系统 (3)消费电子用微型散热器与工业设备大型散热模组 (4)被动散热翅片与主动散热组件(含风扇系统)

二、核心检测项目体系

  1. 热力学性能测试 作为核心检测指标,热阻值测试通过测量散热器单位功率下的温升数据,验证其热量传导效率。采用稳态测试法时,需在恒温环境下使用标准发热源模拟实际工况,通过高精度温度传感器(±0.1℃)记录散热基板与远端位置的温度梯度。

  2. 机械结构强度检测 包含压力测试与振动测试两大模块。压力测试采用液压加载装置对散热器施加1.5倍额定载荷,持续时间不少于30分钟,检测结构形变是否超出允许范围。振动测试依据GB/T 2423.10标准,在10-500Hz频率范围内进行扫频试验,评估散热翅片的抗疲劳性能。

  3. 材料特性分析 使用X射线荧光光谱仪进行材料成分检测,验证铝合金中硅含量(7.5-9.5%)是否符合标准。导热系数测试采用激光闪射法,依据ASTM E1461标准测量材料导热性能。表面硬度检测使用显微维氏硬度计,测量点间距不小于压痕对角线长度的3倍。

  4. 环境适应性验证 盐雾试验箱执行GB/T 10125标准,模拟沿海气候条件进行96小时中性盐雾测试。高低温循环测试在-40℃至125℃温度区间进行20次循环,每次循环包含30分钟温度保持阶段。

  5. 表面处理质量评估 阳极氧化膜检测包含膜厚测量(误差±2μm)、封孔度检测(酸性浸渍法)和色差分析(ΔE≤1.5)。喷涂层检测使用划格法测试附着力,按照ISO 2409标准评定涂层等级。

三、检测标准体系 主要参照以下标准执行检测: GB/T 15308-2019 散热器热性能测试方法 IEC 61249-5-3 电子设备用散热器技术规范 ASTM B209-14 铝及铝合金薄板、板材标准规范 JIS H8602-2016 铝及铝合金阳极氧化膜检测方法 GB/T 1771-2007 色漆和清漆 耐中性盐雾性能测定

四、检测设备配置方案

  1. 热阻测试系统:包含高精度恒温箱(控温精度±0.5℃)、数据采集模块(采样率≥100Hz)、功率可调式模拟热源(输出范围5-300W)
  2. 材料分析平台:配备X射线荧光光谱仪(检测限0.01%)、激光导热仪(测量范围0.1-2000W/m·K)、金相显微镜(放大倍数50-1000X)
  3. 环境试验设备:步入式高低温箱(容积2m³)、复合盐雾试验箱(喷雾沉降量1.5ml/80cm²·h)
  4. 力学测试装置:微机控制万能试验机(载荷范围0-50kN)、电磁振动台(最大加速度30g)
  5. 表面检测仪器:涂层测厚仪(分辨率0.1μm)、色差分析仪(D65标准光源)、三维轮廓仪(纵向分辨率0.01μm)

五、检测流程优化建议 实施检测时应遵循"先非破坏后破坏"的顺序原则,建议按以下流程开展:

  1. 外观尺寸检测→2. 表面处理检测→3. 热性能测试→4. 环境试验→5. 材料分析→6. 破坏性力学测试

对于批量检测场景,可采用统计抽样方法(GB/T 2828.1-2012),根据产品风险等级选择AQL值。检测数据需建立完整的追溯档案,包含原始记录、设备校准证书、环境监控数据等要素。

通过建立标准化的检测体系,企业可有效控制散热器产品的质量波动。建议生产厂商在研发阶段就介入检测验证,通过DOE实验设计优化散热结构参数。随着5G通信设备、新能源汽车等新兴领域的发展,电子散热器检测技术将持续演进,推动行业向更高可靠性、更优能效比的方向发展。



标准



DLA DESC-DWG-85136 REV D-1993 铝合金制散热片,电气-电子元件散热器

NC 66-13-1984 电子线路.半导体散热器.质量规范

NF UTE C93-717:1994 电子元件.印刷板.散热器的特性和控制

NAS4119-2011 散热器 电子元件 半导体器件 压接型(Rev 1)

DLA MIL-DTL-24251 F-2013 屏蔽罩、保持器(底座)和适配器、



试验仪器



实验室在进行电子散热器检测时通常需要以下仪器设备:

红外热像仪、温度计、风速计、风压计、声级计、振动测试仪、电阻计、绝缘电阻测试仪、外观检查仪等。
