开关柜局部放电检测

开关柜局部放电检测

中析研究所检测中心提供全面的开关柜局部放电检测服务,开关柜局部放电检测是确保电力系统安全运行的重要手段。局部放电是指在电气设备的绝缘部分发生的局部性的放电现象。实验室能够依据标准规范中的试验方法,对开关柜检测的额定电压、最高工作电压、额定频率、额定电流、额定短路开断电流、额定短路关合电流峰值等项目进行准确测试。.

开关柜局部放电检测技术解析

简介

开关柜作为电力系统中重要的配电设备,其运行状态直接关系到电网的可靠性和安全性。局部放电(Partial Discharge,PD)是电气设备绝缘性能劣化的早期征兆之一,通常由绝缘材料内部缺陷、表面污秽或机械应力引起。开关柜在长期运行过程中,受环境湿度、温度波动、电磁干扰等因素影响,易出现局部放电现象。若未及时检测和处理,可能引发绝缘击穿,导致设备故障甚至停电事故。局部放电检测技术通过实时监测放电信号,能够有效评估设备绝缘状态,为预防性维护提供科学依据,已成为电力设备状态检修的核心手段之一。

适用范围

局部放电检测技术主要适用于以下场景:

  1. 不同电压等级的开关柜:涵盖6kV至35kV中压系统及更高电压等级设备
  2. 多种运行环境下的设备:包括户内安装的固定式开关柜、户外环网柜及存在潮湿、粉尘等特殊环境的设备
  3. 设备全寿命周期管理:新设备投运前的质量验证、运行中的状态监测、故障后的诊断分析
  4. 特殊工况设备:存在过载运行历史、经历过短路冲击或进行过改造维修的设备

检测项目及简介

  1. 超声波检测(AE) 利用高频声波传感器(20-100kHz)捕捉放电产生的机械振动波,适用于表面放电和电晕放电检测。该技术抗电磁干扰能力强,可准确定位放电源,特别适合金属封闭式开关柜的在线监测。

  2. 暂态地电压(TEV)检测 通过电容耦合传感器测量设备外壳表面的瞬态电压信号(3-100MHz),检测内部放电活动。该方法操作简便,可实现非接触式测量,但对传感器安装位置敏感。

  3. 超高频(UHF)检测 采用0.3-3GHz频段天线接收电磁波信号,有效避开常规干扰源。具有灵敏度高、可识别放电类型的优势,但需要设备具有特高频信号传输窗口。

  4. 脉冲电流法(IEC 60270) 通过高频电流互感器测量放电脉冲电流(带宽通常为100kHz-30MHz),可量化放电量。该方法检测精度高,但需接入检测阻抗,多用于离线试验。

  5. 红外热成像检测 配合可见光相机进行温度场分析,识别因放电引起的局部过热点。适用于表面放电和连接部件异常的辅助诊断。

检测参考标准

  1. GB/T 7354-2018 《局部放电测量》 规定脉冲电流法的基本测量原理和校准方法,明确视在放电量的计算方式。

  2. DL/T 417-2021 《电力设备局部放电现场测量导则》 规范现场检测的环境条件、干扰抑制措施及数据记录要求,提出典型放电图谱的识别标准。

  3. IEC 62478:2016 《高压试验技术 电磁式局部放电测量》 定义超高频检测的技术要求,包括传感器特性、测量系统带宽等技术参数。

  4. IEEE C37.100.1-2017 《开关设备局部放电检测导则》 提供开关柜局部放电的典型特征量阈值,明确不同检测方法的适用场景。

检测方法及仪器

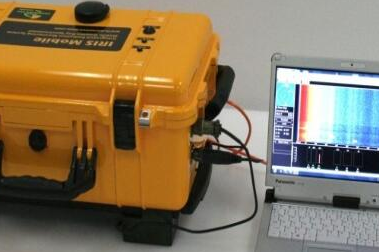

  1. 便携式综合检测仪 代表设备:UltraTEV Plus+、PD Check 技术特点:集成TEV、超声波、温度测量模块,配备三维传感器阵列,可实现:
  • TEV测量范围:0-60dB
  • 超声灵敏度:≤5pC
  • 典型应用:日常巡检中的快速筛查
  1. 超高频在线监测系统 核心组件:UHF传感器(频带500MHz-1.5GHz)、数据采集单元、专家诊断软件 系统架构:


传感器组→光纤传输→工控主机→云端数据库 ↓ 移动终端报警

关键技术指标:

  • 采样率:≥2GS/s
  • 定位精度:≤30cm
  • 典型品牌:PowerDiagnostix、EA Technologies
  1. 脉冲电流法检测装置 标准配置:
  • 耦合电容:100-1000pF
  • 检测阻抗:50-500Ω
  • 数字示波器(带宽≥100MHz) 校准要求:使用校准脉冲发生器(上升时间<10ns)进行系统验证
  1. 声电联合定位系统 创新技术:
  • 时差定位法:利用超声波与UHF信号传播时差计算放电源坐标
  • 空间谱估计:通过传感器阵列构建三维电磁场分布模型
  • 典型定位精度:可达设备内部5cm范围

技术实施要点

  1. 干扰抑制策略
  • 空间干扰:采用带通滤波器和数字信号处理(DSP)技术
  • 设备干扰:在检测前切断变频器、无线通信等干扰源
  • 数据甄别:建立典型干扰信号特征库,运用模式识别算法
  1. 状态评估方法
  • 阈值比较法:对照标准规定的注意值、警示值
  • 趋势分析法:建立放电量-时间、放电次数-相位分布曲线
  • 专家系统诊断:基于案例库的模糊综合评价模型
  1. 检测周期建议 | 设备状态 | 检测频率 | |----------|----------| | 新投运设备 | 首年每3个月1次 | | 稳定运行设备 | 每年1-2次 | | 异常设备 | 每周1次至实时监测 |

技术发展趋势

  1. 智能诊断系统:融合深度学习算法,实现放电类型的自动识别
  2. 多物理场检测:结合振动、气体分解产物的联合分析技术
  3. 数字孪生应用:建立设备三维模型与实时检测数据的动态映射
  4. 标准体系完善:制定适应新型环保绝缘材料的检测规范

通过系统化的局部放电检测,可有效延长开关柜使用寿命约30%,降低突发故障率60%以上。建议电力企业建立包含预防性检测、状态评估、检修决策的全流程管理体系,同时加强检测人员的专业技能培训,确保检测数据的准确性和诊断结论的科学性。随着物联网、人工智能技术的深度应用,局部放电检测正朝着智能化、网络化的方向发展,为构建数字电网提供重要技术支撑。

检测标准

GB/T 7354-2018 高电压试验技术 局部放电测量

NB/T 20337-2015 核电厂安全级金属封闭式开关柜抗震鉴定

DB53/T 496-2013 高原地区高压开关柜用绝缘加强件技术要求

DIN 14686-2010 消防设备.消防车辆上固定式发电机≥12 kVA的开关柜

DIN 14686-2003 消防车辆上固定式发电机的开关柜

DIN 27170-2-1999 有轨

检测试验仪器

局部放电检测仪、局部放电综合测试、手持式局部放电检测仪、高压开关柜局部放电巡检定位仪、手持式高压开关柜局部放电检测仪、手持式开关柜局部放电检测仪等。
