光纤传感器检测

光纤传感器检测

光纤传感器检测有哪些检测项目?中析研究所检测中心能够参考光纤传感器检测标准规范中的试验方法,对光纤光栅传感器、光纤光学传感器、光纤光学温度传感器、光纤光学压力传感器等产品的线性度、精度、灵敏度、响应时间、稳定性、重复性、耐久性等项目进行检验测试,并出具相关测试报告。.

光纤传感器检测技术综述

简介

光纤传感器是一种基于光学原理的高精度检测设备,通过光信号在光纤中的传播特性变化(如强度、相位、波长或偏振态)来感知外界物理量或化学量的变化。与传统电学传感器相比,光纤传感器具有抗电磁干扰、耐腐蚀、灵敏度高、体积小、可远距离传输等显著优势,广泛应用于工业、医疗、能源、交通和环境监测等领域。随着光纤制造技术、光电子器件及信号处理算法的进步,光纤传感器检测技术正朝着多参数集成化、智能化和微型化方向发展。

适用范围

光纤传感器检测技术因其独特的性能,适用于以下场景:

  1. 极端环境监测:如高温、高压、强腐蚀性环境(如石油化工设备、核电站反应堆)。
  2. 结构健康诊断:桥梁、隧道、风力发电机叶片等大型结构的应变、振动和形变监测。
  3. 生物医学应用:体内温度、压力、pH值等生理参数的实时检测。
  4. 能源与通信领域:海底光缆状态监测、电力设备局部放电检测。
  5. 环境安全监测:气体泄漏、水质污染、土壤湿度等参数的长期追踪。

检测项目及简介

光纤传感器可检测的物理量及化学量主要包括以下几类:

  1. 温度检测

    • 原理:基于光纤光栅(FBG)的反射波长随温度变化的特性,或分布式光纤拉曼散射(DTS)技术。
    • 应用:工业设备温度场分布、电力设备过热预警。
  2. 压力与应变检测

    • 原理:通过光纤微弯损耗或FBG光栅周期变化实现压力或应变的测量。
    • 应用:航空航天结构疲劳监测、油气管道泄漏定位。
  3. 振动与声波检测

    • 原理:利用光纤干涉仪(如马赫-曾德尔干涉仪)检测外界振动引起的相位变化。
    • 应用:地震波监测、机械故障诊断。
  4. 化学物质浓度检测

    • 原理:基于表面等离子体共振(SPR)或荧光效应,通过光纤表面修饰材料与目标分子的特异性反应。
    • 应用:工业废气排放监测、生物医学样本分析。
  5. 折射率与湿度检测

    • 原理:通过光纤倏逝场与环境介质的相互作用实现折射率或湿度的测量。
    • 应用:溶液浓度分析、土壤湿度监测。

检测参考标准

光纤传感器检测需遵循以下国际及国家标准:

  1. IEC 61757-1-2017

    • 标准名称:《光纤传感器 第1部分:通用规范》
    • 内容:规定了光纤传感器的分类、性能参数及测试方法。
  2. ISO/TS 21219-14:2020

    • 标准名称:《光纤传感系统性能测试 第14部分:分布式温度传感》
    • 内容:针对分布式光纤温度传感器的校准与性能评价。
  3. GB/T 34070-2017

    • 标准名称:《光纤传感器温度性能试验方法》
    • 内容:详细描述了光纤温度传感器的测试条件与数据处理流程。
  4. ASTM E2375-2016

    • 标准名称:《光纤应变传感器校准标准指南》
    • 内容:适用于光纤应变传感器的校准与误差分析。

检测方法及相关仪器

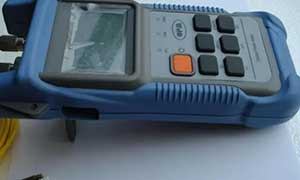

  1. 光时域反射法(OTDR)

    • 原理:通过分析光纤中背向散射光的时间延迟和强度变化,定位光纤断裂点或损耗位置。
    • 仪器:OTDR测试仪(如YOKOGAWA AQ7280)。
  2. 光纤光栅解调技术

    • 原理:利用可调谐激光器扫描FBG反射波长,通过光谱分析仪(如OSA)解析波长偏移量。
    • 仪器:光纤光栅解调仪(如MOI SM125)。
  3. 分布式光纤传感系统

    • 原理:基于布里渊散射或拉曼散射效应,实现长距离连续空间内的温度或应变分布检测。
    • 仪器:分布式光纤传感主机(如LIOS DE-01)。
  4. 干涉式检测系统

    • 原理:通过马赫-曾德尔干涉仪或法布里-珀罗干涉仪检测外界扰动引起的相位变化。
    • 仪器:高精度光电探测器(如Thorlabs PDAPC1)与信号解调模块。
  5. 光谱分析法

    • 原理:采用光谱仪(如Ocean Optics USB4000)分析光纤传感器输出的光谱特征,适用于化学物质浓度检测。

总结

光纤传感器检测技术凭借其高精度、多参数集成及环境适应性,已成为现代工业与科研领域的重要工具。未来,随着新材料(如光子晶体光纤)和人工智能算法的融合,光纤传感器将进一步突破传统检测技术的局限性,在智能物联网、精准医疗等领域发挥更大价值。为确保检测结果的可靠性,需严格遵循相关标准,并针对不同场景选择适配的检测方法与仪器。

检测标准

GB/T 18901.1-2002 光纤传感器 第1部分;总规范

DL/T 1894-2018 电力光纤传感器通用规范

DIN EN 61757-2-2-2018 光纤传感器.第2-2部分:温度测量.分布式传感

IEC 61757-2018 光纤传感器.通用规范

GJB 7395-2011 光纤传感器通用规范

UNE-EN IEC 61757:2018 光纤传感器 通用规范



试验仪器

实验室在进行光纤传感器检测时通常需要以下仪器设备:

示波器、光源、光功率计、光谱仪、光学衰减器、光纤耦合器、光纤光栅、频谱分析仪、振动台、温度控制器、湿度计、压力表、位移计、标准点光源、校准仪器等。
