活塞杆检测

活塞杆检测

中析研究所检测中心提供全面的活塞杆检测服务,活塞杆检测是确保液压缸和其他往复运动设备性能和寿命的重要环节。实验室能够依据标准规范中的试验方法,对活塞杆检测的表面粗糙度、表面缺陷、材料性能、化学成分、热处理状态、耐腐蚀性能、疲劳强度等项目进行准确测试。.

活塞杆检测技术概述

简介

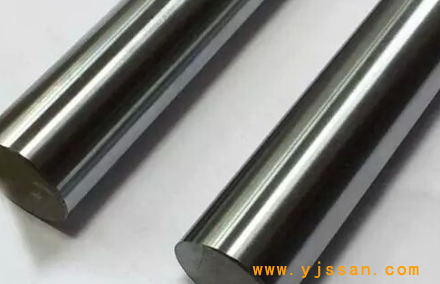

活塞杆作为液压系统、气动装置及内燃机等设备的核心部件,承担着传递动力、支撑负载和密封介质的关键作用。其性能直接关系到设备的运行效率、安全性与使用寿命。由于活塞杆长期处于高压、高速、高磨损的工况下,表面及内部可能产生疲劳裂纹、变形、腐蚀或尺寸偏差等问题。因此,定期开展活塞杆检测是保障设备可靠性的必要手段。通过科学检测,能够及时识别潜在缺陷,避免因部件失效引发的停机事故或安全隐患。

适用范围

活塞杆检测技术主要适用于以下领域:

  1. 工程机械:如挖掘机、起重机的液压缸活塞杆;
  2. 汽车制造:发动机活塞杆及悬挂系统部件;
  3. 能源行业:石油钻探设备、风力发电机液压系统;
  4. 航空航天:起落架作动筒及液压控制装置;
  5. 工业自动化:生产线气动执行机构中的活塞杆。

检测对象涵盖碳钢、合金钢、不锈钢等材质的活塞杆,适用于新品验收、周期性维护及故障诊断等场景。

检测项目及简介

  1. 外观检测

    • 目的:检查表面是否存在划痕、凹坑、锈蚀或涂层剥落。
    • 方法:目视观察结合放大镜或工业内窥镜,辅助记录表面缺陷的位置与形态。
  2. 尺寸与几何精度检测

    • 目的:验证直径、圆度、直线度等是否符合设计要求。
    • 关键参数:公差范围通常控制在IT6-IT7级(精密级)。
  3. 硬度检测

    • 目的:评估材料热处理效果及抗磨损能力。
    • 测试点:表面硬化层(如氮化层)与基体材料的硬度差异。
  4. 表面粗糙度检测

    • 目的:确保密封配合面的光洁度,降低摩擦损耗。
    • 标准值:Ra≤0.4μm(精密液压系统要求)。
  5. 材料成分与金相分析

    • 目的:确认材料牌号及微观组织是否达标,排除夹杂物或晶界异常。
  6. 直线度与同轴度检测

    • 目的:防止因弯曲或偏心导致的密封失效或振动加剧。
  7. 耐磨性与耐腐蚀性测试

    • 目的:模拟实际工况,评估涂镀层(如镀铬)的耐久性。

检测参考标准

  1. ISO 3320:2021 《液压传动缸筒和活塞杆的尺寸和公差》
  2. ASTM E18-24 《金属材料洛氏硬度标准试验方法》
  3. GB/T 3077-2015 《合金结构钢技术条件》
  4. DIN 4768:2020 《表面粗糙度的测量与评定》
  5. ISO 6892-1:2019 《金属材料拉伸试验第1部分:室温试验方法》

检测方法及仪器

  1. 尺寸测量

    • 仪器:三坐标测量机(CMM)、激光扫描仪、千分尺。
    • 流程:通过CMM采集活塞杆表面点云数据,对比CAD模型分析偏差。
  2. 硬度测试

    • 仪器:洛氏硬度计(HRC标尺)、维氏显微硬度计。
    • 操作:在活塞杆表面选取3-5个测试点,取平均值确保数据代表性。
  3. 表面粗糙度检测

    • 仪器:接触式粗糙度仪(如Mitutoyo SJ-410)、白光干涉仪。
    • 要点:沿轴向和周向分别测量,避免局部异常值干扰结果。
  4. 材料成分分析

    • 仪器:直读光谱仪(OES)、X射线荧光分析仪(XRF)。
    • 应用:快速判定Cr、Ni、Mo等合金元素含量是否符合标准。
  5. 无损检测(NDT)

    • 磁粉检测(MT):用于表面裂纹检测,灵敏度达0.1mm。
    • 超声波检测(UT):探测内部气孔、夹杂等缺陷,频率范围2-5MHz。
    • 渗透检测(PT):适用于非磁性材料表面开口缺陷的识别。
  6. 直线度检测

    • 仪器:光学准直仪、激光直线度测量系统。
    • 方法:将活塞杆置于V型支架上,旋转测量全周跳动量。

结语

活塞杆检测是一项综合性技术,需结合材料学、力学及精密测量等多学科知识。随着智能传感与大数据技术的发展,未来检测将趋向自动化与智能化,例如通过物联网(IoT)实时监测活塞杆运行状态并预测剩余寿命。企业应依据实际工况选择合适的检测方案,同时严格遵守国际与行业标准,从而提升设备管理水平,延长关键部件的服役周期。

检测标准

GB/T 2348-2018:流体传动系统及元件 缸径及活塞杆直径

GB/T 2350-1980:液压气动系统及元件 活塞杆螺纹型式和尺寸系列

GB/T 2879-2005:液压缸活塞和活塞杆动密封沟槽尺寸和公差

GB/T 2880-1981:液压缸活塞和活塞杆窄断面动密封沟槽尺寸系列和公差

GB/T 6578-2008:液压缸活塞杆用防尘圈沟槽型式、尺寸和公差

GB/T 10708.1-2

检测试验仪器

高精度测量仪器:如卡尺、千分尺、三坐标测量机等,用于检测活塞杆的直径、长度、直线度、同轴度等关键尺寸。

表面粗糙度仪:用于测量活塞杆表面的光滑度,确保其低摩擦、长寿命的使用性能

硬度测试仪:进行洛氏硬度或维氏硬度测试,以检验活塞杆的硬度是否达到设计要求。

材质分析仪器:如光谱分析仪,用于检测活塞杆的材质成分、硬度分布、晶粒度、组织结构等性能指标。

力学性能测试设备:进行拉伸试验、弯曲试验、冲击试验等,
