双金属带锯条检测技术综述

简介

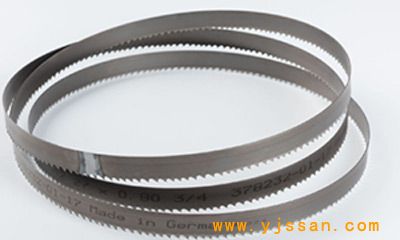

双金属带锯条是一种广泛应用于金属切割领域的高效工具，其结构由高强度合金钢基体与高速钢齿部通过电子束焊接或激光焊接工艺复合而成。这种设计既保证了锯条整体的韧性和抗疲劳性，又赋予齿部优异的耐磨性和切削性能。随着制造业对切割精度和效率需求的提升，双金属带锯条的质量检测成为保障生产安全、延长工具寿命的关键环节。本文将从检测的适用范围、核心检测项目、参考标准及检测方法等方面，系统阐述双金属带锯条的检测技术体系。

检测的适用范围

双金属带锯条的检测适用于以下场景：

1. 生产质量控制：在锯条制造过程中，需对原材料、半成品及成品进行多环节检测，确保产品符合设计指标。
2. 采购验收：使用单位在采购环节需验证锯条的力学性能和几何精度，避免因质量问题导致设备损坏或生产事故。
3. 周期性维护检测：在锯条使用过程中，定期检测可评估其磨损程度，指导维护或更换决策。
4. 失效分析：针对断裂、崩齿等异常失效情况，通过检测确定原因并改进工艺。

主要应用行业包括机械制造、汽车零部件加工、航空航天、模具制造等对切割质量要求较高的领域。

检测项目及简介

1. 硬度检测 硬度是衡量双金属带锯条齿部耐磨性和基体韧性的核心指标。齿部需具备高硬度（通常≥65 HRC）以保证切削性能，而基体需保持适当硬度（40-50 HRC）以抵抗交变应力。检测时需分别对齿尖、基体及焊接过渡区进行多点测试，确保硬度梯度合理。

2. 齿部几何参数检测 包括齿距、齿高、齿倾角等参数。例如，齿距偏差过大会导致切削力波动，加速锯条疲劳；前角设计不合理则影响排屑效率。检测需覆盖整条锯条，统计参数离散度。

3. 抗拉强度与延伸率检测 通过拉伸试验测定基体材料的抗拉强度（通常≥1400 MPa）和断裂延伸率（≥8%），评估锯条在高速运行中的抗断裂能力。需特别注意焊接区的强度是否与基体一致。

4. 金相组织分析 利用显微技术观察齿部高速钢的碳化物分布、基体回火马氏体形态及焊接界面的熔合质量。例如，焊接区若存在未熔合缺陷，将显著降低疲劳寿命。

5. 表面质量检测 包括表面粗糙度、裂纹、锈蚀等缺陷的检查。粗糙度过高会加剧摩擦生热，而微裂纹可能成为疲劳断裂的起源点。

6. 疲劳寿命测试 通过模拟实际工况的循环加载试验，测定锯条在交变应力下的失效循环次数，评估其耐久性。该测试对航空用高端锯条尤为重要。

检测参考标准

现行主要检测标准包括：

• ISO 4875:2020《金属切割带锯条—技术要求和试验方法》
• ASTM E618-21《双金属带锯条检测标准方法》
• GB/T 21952-2021《金属切割用带锯条通用技术条件》
• DIN 1837:2018《带锯条金相检测规范》
• JIS B 4311:2019《带锯条尺寸与公差》

上述标准对硬度允差、几何公差、力学性能等提出了明确要求。例如，ISO 4875规定齿距偏差不得超过标称值的±2%，而GB/T 21952要求焊接区的抗拉强度不低于基体的90%。

检测方法及相关仪器

1. 硬度检测 采用洛氏硬度计（如Wilson RH2150）或维氏硬度计，根据ISO 6508标准进行测试。对于微区硬度分析，需使用显微硬度计（如HMV-2T）在500倍下测量。

2. 几何参数检测 使用工具显微镜（如Nikon MM-400）或激光投影仪（如OGP SmartScope）进行非接触式测量。齿倾角等三维参数需搭配三维影像测量系统（如Zeiss O-INSPECT）。

3. 力学性能测试 万能材料试验机（如Instron 5985）完成拉伸试验，配合引伸计测量延伸率。试验速率需按ASTM E8标准控制在2 mm/min。

4. 金相分析 取样后通过镶嵌、抛光、腐蚀（常用4%硝酸酒精溶液）制备试样，使用金相显微镜（如Leica DM2700M）观察组织，并借助图像分析软件（如Image-Pro Plus）定量分析碳化物尺寸。

5. 表面缺陷检测 磁粉探伤仪（如Yoke T-76）用于检测表面微裂纹，粗糙度仪（如Mitutoyo SJ-410）测量Ra值。高精度锯条需通过电子显微镜（如Hitachi SU3500）进行纳米级表面形貌分析。

6. 疲劳试验 高频疲劳试验机（如Rumul Cracktronic）模拟实际切割频率（通常50-150 Hz），施加交变载荷直至失效。试验需记录S-N曲线并统计标准差。

结语

随着检测技术的进步，双金属带锯条的检测正从传统破坏性检测向智能化、在线化方向发展。例如，基于机器视觉的自动分选系统可实现齿距的100%全检，而声发射技术可实时监测锯条使用中的损伤累积。未来，结合大数据分析的预测性检测技术将进一步优化锯条全生命周期管理，为制造业提质增效提供有力支撑。通过严格执行标准化检测流程，企业可有效控制质量风险，推动双金属带锯条产品向高精度、长寿命方向持续升级。
