厚度方向性能钢板检测

厚度方向性能钢板检测

厚度方向性能钢板检测有哪些测试项目?中析研究所检测中心能够参考厚度方向性能钢板检测标准规范中的试验方法,对高强度钢板、低合金钢板、耐候钢板、耐磨钢板、耐蚀钢板等产品的拉伸性能测试、冲击性能测试、疲劳性能测试、弯曲性能测试、脆性断裂韧性测试等项目进行检验测试,并出具相关测试报告。.

厚度方向性能钢板检测技术概述

简介

厚度方向性能钢板(简称“Z向钢”)是一种特殊用途的钢材,其核心特点是沿厚度方向(即垂直于轧制方向)具备优异的抗层状撕裂能力。这种钢材广泛应用于海洋平台、大型储罐、桥梁、超高层建筑等对结构安全性要求极高的领域。由于层状撕裂可能导致构件在复杂应力下发生灾难性失效,因此对Z向钢的厚度方向性能进行检测至关重要。检测的核心目标在于评估钢材的延展性、抗裂纹扩展能力以及内部缺陷情况,以确保其满足工程设计的严苛需求。

适用范围

厚度方向性能钢板检测主要适用于以下场景:

  1. 关键承力结构:如海洋平台节点、桥梁支座等承受多向应力的部位。
  2. 焊接工艺验证:在焊接热影响区可能产生层状撕裂风险的场景中,需验证母材的Z向性能。
  3. 材料验收与质量控制:钢板生产过程中需通过检测筛选出内部存在夹杂物或偏析的劣质材料。
  4. 失效分析:针对已发生层状撕裂的构件,通过检测追溯材料缺陷根源。

此外,该检测技术也适用于核电设备、压力容器等对材料均质性要求极高的领域。

检测项目及简介

  1. 厚度方向拉伸试验 通过沿钢板厚度方向截取试样,测试其断面收缩率(Z向断面收缩率),直接反映材料抵抗层状撕裂的能力。该指标是Z向钢分级(如Z15、Z25、Z35)的核心依据。

  2. 超声波探伤 利用高频声波探测钢板内部的夹杂、分层等缺陷。尤其适用于检测硫化物、氧化物等非金属夹杂物的分布情况,这些缺陷是引发层状撕裂的主要诱因。

  3. 宏观金相检验 通过酸蚀或硫印试验显示钢板的宏观组织缺陷,例如偏析带、气泡等。硫印法可特异性显示硫元素富集区域,而硫化物夹杂会显著降低Z向性能。

  4. 冲击韧性测试 在低温环境下测试厚度方向试样的冲击吸收能量,评估材料在脆性断裂倾向下的性能表现。

  5. 显微硬度测试 通过测量不同厚度层的硬度分布,间接评估材料的成分均匀性。硬度异常波动可能预示偏析或热处理缺陷。

检测参考标准

  1. GB/T 5313-2022《厚度方向性能钢板》 中国国家标准,规定了Z向钢的分类、技术要求及检测方法,是国内工程验收的主要依据。

  2. ASTM A770/A770M-2020《Standard Specification for Through-Thickness Tension Testing of Steel Plates for Special Applications》 美国材料试验协会标准,详细规定了厚度方向拉伸试样的制备、试验程序及结果判定准则。

  3. EN 10164-2019《Steel products with improved deformation properties perpendicular to the surface》 欧洲标准体系下关于Z向钢的技术规范,包含化学成分配比、检测频率等要求。

  4. ISO 7778:2020《Steel plates for pressure vessels with specified through-thickness properties》 国际标准化组织针对压力容器用Z向钢制定的性能检测标准。

检测方法及相关仪器

  1. 厚度方向拉伸试验
  • 方法:按照标准要求从钢板上截取圆柱形或矩形试样,确保试样轴线与轧制方向垂直。在万能试验机上施加轴向拉力直至断裂,记录断面收缩率。
  • 仪器:微机控制电液伺服万能试验机(量程≥600kN),配备高精度引伸计(精度±1μm)。
  1. 超声波探伤
  • 方法:采用纵波直探头或双晶探头,以水浸法或接触法进行全板面扫描。重点检测距表面1/4厚度处的夹杂物聚集区。
  • 仪器:数字式超声波探伤仪(频带0.5-15MHz),配备自动扫查装置和C扫描成像系统。
  1. 硫印试验
  • 方法:将溴化银相纸紧贴于钢板酸蚀表面,硫元素与AgNO3反应生成棕色硫化银沉淀,通过显影定影获得硫分布图谱。
  • 仪器:暗室处理设备、高分辨率扫描仪(用于数字化记录)。
  1. 冲击试验
  • 方法:在-20℃环境下,使用夏比V型缺口试样进行冲击测试,记录吸收能量及纤维断面率。
  • 仪器:全自动低温冲击试验机(温度控制精度±1℃),配备液氮制冷系统。

技术发展趋势

随着检测技术的进步,当前行业呈现以下发展方向:

  1. 无损检测智能化:结合人工智能算法对超声检测信号进行自动识别,可实现对夹杂物尺寸、分布的定量化评价,检测效率提升40%以上。
  2. 在线检测系统:在轧制生产线上集成激光超声检测装置,实现Z向性能的实时监控,避免批量性质量事故。
  3. 多尺度分析技术:通过扫描电镜(SEM)与能谱仪(EDS)联用,对缺陷区域进行微区成分分析,为工艺改进提供数据支撑。

结语

厚度方向性能钢板检测是保障重大工程安全的核心技术环节。通过标准化检测流程、精准的仪器设备以及严格的质控体系,可有效预防层状撕裂事故的发生。未来,随着智能化检测技术的普及,Z向钢的质量控制将朝着更高精度、更高效率的方向持续发展,为钢结构工程的安全服役提供坚实保障。



检测标准



GB/T 5313-2010 厚度方向性能钢板

ISO 7778:1983 具有/规定厚度方向性能的钢板

YB/T 4831-2020 厚度方向性能热轧H型钢

AS 1855:2008 圆钢管横向拉伸性能的测定方法

CSN 42 0234-1988 冷轧电工各向同性薄钢板和钢带

NBN A 23-112-1988 具有磁性的晶粒取向钢带和钢板

KS C 2517



试验仪器



实验室在进行厚度方向性能钢板检测时通常需要以下仪器设备:

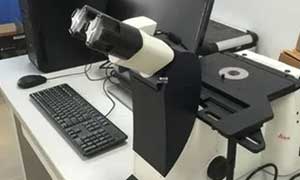

厚度计、硬度计、拉力试验机、冲击试验机、疲劳试验机、弯曲试验机、断裂延伸率试验机、氢脆性试验设备、金属显微镜、腐蚀试验仪、扫描电子显微镜、残余应力测量仪、热膨胀系数测量仪、低温脆性试验装置、高温蠕变试验机、化学成分分析仪、耐磨试验机、电化学腐蚀仪、超声波探伤仪、磁粉探伤仪、氯离子腐蚀试验设备等。
