传动轴动平衡检测

传动轴动平衡检测

传动轴动平衡检测有哪些测试方法?中析研究所检测中心作为拥有CMA资质的综合型科研检测单位,能够参考传动轴动平衡检测标准规范中的试验方法对直线轴、驱动轴、曲轴、凸轮轴、中空轴等产品的静态平衡检测、动态平衡检测等项目进行检验测试,并出具相关测试报告。.

传动轴动平衡检测技术解析

简介

传动轴作为机械传动系统中的核心部件,其运行稳定性直接影响设备整体性能和使用寿命。在高速旋转过程中,传动轴若存在质量分布不均或结构设计缺陷,会导致动不平衡现象,表现为振动加剧、噪音增大、轴承磨损加速,甚至引发设备故障或安全事故。动平衡检测技术正是通过识别并校正传动轴的不平衡量,确保其旋转时的质量分布均匀,从而降低振动水平、提升运行效率。该技术广泛应用于汽车制造、航空航天、能源装备等领域,是机械设计与制造中不可或缺的质量控制环节。

适用范围

传动轴动平衡检测技术主要适用于以下场景:

  1. 汽车工业:汽车传动轴、发动机曲轴等高速旋转部件的平衡性检测,确保车辆行驶平顺性和安全性。
  2. 航空航天:飞机发动机转子、直升机旋翼轴等精密部件的平衡控制,满足高精度与高可靠性要求。
  3. 重型机械:工程机械、矿山设备中大型传动轴的振动抑制,延长设备使用寿命。
  4. 能源领域:风力发电机主轴、涡轮机转子的动平衡优化,保障长期稳定发电。
  5. 精密仪器:高转速机床主轴、半导体设备转轴的平衡校正,提升加工精度。

检测项目及简介

  1. 静态不平衡检测 在静止状态下,通过测量传动轴的重心偏移量,确定其在单一平面内的不平衡量。该方法适用于低转速或结构简单的传动轴初步检测。

  2. 动态不平衡检测 在旋转状态下,分析传动轴在多个平面内的离心力分布,识别动态不平衡问题。该检测可精确反映高速运转时的实际工况,适用于高精度要求的场合。

  3. 相位校正分析 确定不平衡质量的位置(相位角)及大小,为后续配重或去重提供数据支持。通常结合传感器采集的振动信号,通过频谱分析实现精准定位。

  4. 残余不平衡量验证 在校正完成后,复测传动轴的剩余不平衡量,确保其符合设计标准或行业规范。

检测参考标准

  1. ISO 1940-1:2018 《机械振动 刚性转子的平衡要求 第1部分:平衡精度分级与校验方法》 该标准规定了不同转速和应用场景下的平衡精度等级(如G6.3级适用于汽车传动轴),并明确了不平衡量的允许阈值。

  2. GB/T 9239-2016 《机械振动 恒态(刚性)转子平衡品质要求》 中国国家标准,详细描述了刚性转子动平衡的测试流程、评价指标及校正方法。

  3. API 617:2014 《石油、化工和天然气工业用轴流压缩机、离心压缩机和膨胀机》 针对能源装备传动轴的动平衡要求,提出了特殊工况下的测试规范。

检测方法及仪器

  1. 双面平衡法

    • 原理:在传动轴的两端校正平面施加配重,通过调整质量分布抵消旋转时的离心力偶。
    • 步骤: (1)将传动轴安装于动平衡机,设定转速至工作范围; (2)通过传感器采集两端支撑点的振动信号; (3)利用软件计算不平衡量的大小及相位; (4)在指定位置添加或去除质量,直至残余不平衡量达标。
  2. 现场动平衡校正

    • 应用场景:针对已安装于设备中的传动轴,无需拆卸即可进行实时平衡调整。
    • 设备:便携式动平衡仪、激光测振仪、相位分析仪。
  3. 关键仪器

    • 动平衡机:驱动传动轴旋转并测量振动数据,分为卧式和立式两类,精度可达0.1g·mm/kg。
    • 数据采集系统:集成加速度传感器、光电转速计,实时处理振动频谱与相位信息。
    • 激光校正仪:通过激光束定位不平衡点,实现非接触式高精度校正。

结语

传动轴动平衡检测技术通过科学的方法与先进仪器,有效解决了旋转部件的振动问题,为设备安全高效运行提供了重要保障。随着智能化技术的发展,基于人工智能的自动平衡算法、在线监测系统等创新手段正逐步应用于工业实践,推动该领域向更高精度、更高效率的方向持续演进。未来,随着高端装备制造需求的增长,动平衡检测技术将在更多领域发挥关键作用。



检测标准



GB/T 2496-2008:弹性环联轴器

GB/T 4323-2017:弹性套柱销联轴器

GB/T 5014-2017:弹性柱销联轴器

GB/T 5015-2017:弹性柱销齿式联轴器

GB/T 5263-2009:农林拖拉机和机械 动力输出万向节传动轴防护罩 强度和磨损试验及验收规范

GB/T 5272-2017:梅花形弹性联轴器

GB/T 5843-200



试验仪器



进行传动轴动平衡检测通常需要以下仪器设备:

动平衡测试台(Dynamic Balancing Machine):这是一种专门用于进行动平衡测试的设备。它由基座、传动装置、测量系统和计算机控制系统组成。通过将传动轴安装在测试台上,并以一定的转速旋转,测量和分析轴上的振动数据,从而确定不平衡情况。

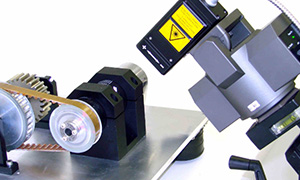

激光测量仪(Laser Measurement Tool):激光测量仪可用于测量传动轴不同位置的距离,用于静态平衡检测。它能够准确
