钢筋连接套筒检测技术综述
简介
钢筋连接套筒作为建筑工程中钢筋机械连接的关键部件,其性能直接关系到整体结构的稳定性和安全性。套筒通过螺纹或挤压方式将两根钢筋连接成连续受力的整体,广泛应用于桥梁、高层建筑、隧道等对结构强度要求较高的工程中。随着建筑工业化发展,套筒连接的可靠性成为施工质量控制的重点,而检测技术则是确保套筒质量的核心手段。通过科学检测,可有效避免因套筒缺陷导致的连接失效,从而保障工程结构的耐久性和抗震性能。
适用范围
钢筋连接套筒检测主要适用于以下场景:
- 建筑工程:包括房屋建筑、桥梁、地铁等钢筋混凝土结构中的钢筋连接。
- 预制构件生产:装配式建筑中预制构件的钢筋连接需通过套筒实现,检测可确保构件质量。
- 工程验收:施工过程中及竣工后对套筒连接的验收,以符合设计规范要求。
- 产品出厂检验:套筒生产厂家需对产品进行出厂前的质量把控。 此外,检测还适用于老旧建筑改造中对既有套筒连接性能的评估。
检测项目及简介
钢筋连接套筒的检测项目主要涵盖以下方面:
- 外观与尺寸检测 检查套筒表面是否存在裂纹、毛刺、锈蚀等缺陷,并测量套筒的长度、内径、壁厚等关键尺寸,确保其符合设计要求。
- 力学性能检测 包括拉伸试验、抗压试验和抗扭试验。拉伸试验用于验证套筒连接的极限抗拉强度;抗压试验评估套筒在受压状态下的承载能力;抗扭试验则模拟实际工况下的扭矩耐受性。
- 密封性检测 针对带密封结构的套筒(如灌浆套筒),需检测其气密性和防水性,防止浆料泄漏影响连接强度。
- 螺纹参数检测 对螺纹套筒的螺距、牙型角、中径等参数进行精密测量,确保与钢筋的配合精度。
- 疲劳性能检测 通过循环加载试验,评估套筒在长期动荷载作用下的耐久性。
- 化学成分分析 检测套筒材料的元素组成,确认其符合碳、硫、磷等成分的限值要求。
检测参考标准
检测需严格遵循以下国家标准和行业规范:
- GB/T 16371-2020《金属材料 机械连接接头 拉伸试验方法》
- JGJ 107-2016《钢筋机械连接技术规程》
- GB/T 228.1-2021《金属材料 拉伸试验 第1部分:室温试验方法》
- GB/T 196-2003《普通螺纹 基本尺寸》
- JGJ 355-2015《钢筋套筒灌浆连接应用技术规程》
- ISO 15835-2018《钢筋机械连接用套筒性能要求及试验方法》
检测方法及相关仪器
- 力学性能试验
- 万能试验机:用于拉伸、压缩试验,可记录载荷-位移曲线并计算抗拉强度、屈服强度等参数。例如,采用微机控制电液伺服万能试验机(量程1000kN以上),配合专用夹具固定套筒试件。
- 扭矩测试仪:测量套筒连接件的极限扭矩值,常用型号如数显式扭矩扳手(精度±1%)。
- 尺寸与形位公差检测
- 三坐标测量仪:用于高精度测量套筒内径、螺纹几何参数,分辨率可达0.1μm。
- 激光扫描仪:快速获取套筒表面三维形貌数据,分析尺寸偏差。
- 密封性检测
- 气密性检测仪:通过加压充气法测试套筒的泄漏率,常用压力范围为0.5-2.0MPa。
- 水压试验台:模拟实际灌浆压力,检测套筒在液体介质中的密封性能。
- 化学成分分析
- 直读光谱仪:如ARL 4460型,可在30秒内完成金属材料的元素定量分析。
- 碳硫分析仪:专用于检测碳、硫含量,精度达0.001%。
- 疲劳性能试验
- 高频疲劳试验机:施加周期性载荷(频率5-50Hz),记录试件失效时的循环次数。
检测流程与质量控制
典型检测流程包括:取样→预处理(清洁、标记)→外观检查→尺寸测量→力学试验→数据分析→出具报告。关键质量控制点包括:
- 试样制备需严格按标准要求切割、打磨,避免人为缺陷;
- 试验环境需符合标准温度(23±5℃)和湿度要求;
- 仪器设备定期校准,确保量值溯源至国家基准;
- 数据采集采用自动化系统,减少人为误差。
结语
钢筋连接套筒检测是建筑工程质量保障体系的重要环节,通过多维度、多指标的检测手段,能够全面评估套筒的性能与可靠性。随着智能化检测技术的发展,如机器视觉自动识别缺陷、物联网数据实时监控等新方法的应用,检测效率和精度将进一步提升,为建筑结构安全提供更坚实的技术支撑。
标准
:
JG/T 398-2019 钢筋连接用灌浆套筒
DB53/T 788-2016 热轧带肋钢筋滚轧直螺纹连接用套筒
JG/T 163-2013 钢筋机械连接用套筒
JGJ 108-1996 带肋钢筋套筒挤压连接技术规程
GB/T 699 优质碳素结构钢
GB/T 700碳素结构钢
GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差
GB 1499.
检测试验仪器
:
实验室在进行钢筋连接套筒检测时通常需要以下仪器设备:

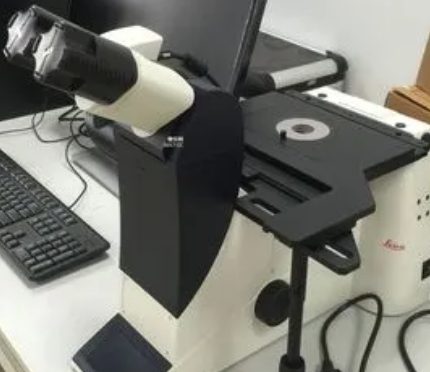

显微镜、金相显微镜、扫描电子显微镜、能谱仪、拉伸试验机、硬度计、冲击试验机、磨损试验机、腐蚀试验设备、涂层厚度测量仪、磁粉探伤仪、超声波探伤仪、盐雾试验箱、高温热处理炉、低温试验箱、热膨胀系数测定仪、火焰试验装置、爆炸试验装置、防护性能测试仪、防火性能测试仪等。
