全氟磺酸树脂分析检测技术综述
简介
全氟磺酸树脂(Perfluorosulfonic Acid Resin,PFSA)是一类具有优异化学稳定性、高离子传导性和耐高温性能的含氟高分子材料,广泛应用于质子交换膜燃料电池、氯碱工业离子膜、催化剂载体等领域。其分子结构以全氟碳链为主链,侧链末端带有磺酸基团(-SO3H),赋予材料独特的离子交换性能。然而,树脂的性能与其化学组成、微观结构及杂质含量密切相关,因此需要通过系统的分析检测手段对原料、中间产物及成品进行质量把控。本文将从检测适用范围、检测项目、参考标准及方法等方面展开论述。
适用范围
全氟磺酸树脂的分析检测主要服务于以下场景:
- 生产质量控制:监测树脂合成过程中的磺酸基含量、分子量分布等关键参数,确保批次稳定性。
- 产品研发优化:通过热稳定性、机械强度等测试,指导新型树脂配方的开发。
- 失效分析与寿命评估:针对燃料电池膜或工业离子膜在使用中的性能衰减,分析化学降解、杂质迁移等问题。
- 环保与安全合规:检测全氟化合物(如PFOS/PFOA)残留,满足国际环保法规(如REACH、EPA)要求。
检测对象涵盖树脂原料、质子交换膜、复合膜材料等多种形态,需根据具体形态选择适配的检测方法。
检测项目及简介
全氟磺酸树脂的核心检测项目可分为化学性能、物理性能和杂质分析三大类:
-
化学性能检测
- 磺酸基含量:直接决定树脂的离子交换容量,通常通过酸碱滴定或核磁共振(NMR)测定。
- 离子交换容量(IEC):单位质量树脂中可交换离子的摩尔数,反映质子传导能力,常用滴定法(如NaOH反滴定)。
- 化学稳定性:评估树脂在强酸、强碱或氧化环境中的耐受性,通过加速老化实验结合FTIR光谱分析降解产物。
-
物理性能检测
- 热稳定性:采用热重分析(TGA)和差示扫描量热法(DSC)测定分解温度、玻璃化转变温度等参数。
- 机械性能:拉伸强度、断裂伸长率等通过万能材料试验机测试,确保膜材料在工况下的耐久性。
- 微观结构:利用扫描电子显微镜(SEM)观察表面形貌,X射线衍射(XRD)分析结晶度。
-
杂质与残留分析
- 金属离子含量:电感耦合等离子体质谱(ICP-MS)检测Na⁺、Ca²⁺等杂质,避免影响离子传导效率。
- 全氟化合物残留:液相色谱-质谱联用(LC-MS)定量分析PFOS/PFOA等有害物质。
检测参考标准
全氟磺酸树脂的检测需遵循以下国内外标准:
- ASTM D8166-22:Standard Test Method for Determination of Ion Exchange Capacity of Perfluorosulfonic Acid Membranes
- ISO 12086-2:2020:Plastics – Fluoropolymer dispersions and moulding and extrusion materials – Part 2: Preparation of test specimens and determination of properties
- GB/T 30293-2013:质子交换膜燃料电池用全氟磺酸树脂膜测试方法
- JIS K 6240:2018:Rubber, raw – Determination of sulfonic acid group content
上述标准涵盖离子交换容量、热稳定性、机械性能等核心指标的测试规范,为行业提供了统一的评价依据。
检测方法及相关仪器
-
磺酸基含量测定
- 方法:酸碱滴定法或NMR法。将树脂样品溶解于混合溶剂(如乙醇/水),用标准NaOH溶液滴定至终点,计算磺酸基摩尔浓度。
- 仪器:自动电位滴定仪(如Metrohm 905 Titrando)、核磁共振波谱仪(Bruker AVANCE III)。
-
离子交换容量(IEC)测试
- 方法:将树脂转化为H⁺型后,用过量NaCl溶液交换,滴定游离H⁺浓度。
- 仪器:pH计(Mettler Toledo SevenCompact)、磁力搅拌器。
-
热稳定性分析
- 方法:TGA测定树脂在氮气氛围下的热失重曲线,升温速率10°C/min,温度范围25–800°C。
- 仪器:热重分析仪(TA Instruments TGA 550)。
-
机械性能测试
- 方法:按ASTM D882标准制备膜样品,使用拉伸试验机测定拉伸强度及断裂伸长率。
- 仪器:万能材料试验机(Instron 5967)。
-
杂质分析
- 方法:LC-MS/MS检测PFOS/PFOA残留,色谱柱选用C18反相柱,流动相为甲醇/水。
- 仪器:液相色谱-三重四极杆质谱联用仪(Agilent 1290-6470)。
结语
全氟磺酸树脂的分析检测是保障其高性能应用的关键环节。通过标准化的检测流程与先进仪器,可精准评估树脂的化学、物理特性及安全性,为材料开发、生产优化及终端产品性能提升提供科学依据。未来,随着燃料电池与新能源技术的快速发展,检测技术将朝着更高灵敏度、自动化的方向演进,以满足行业对材料性能的严苛需求。
复制
导出
重新生成
分享
检测标准
GB 265 石油产品粘度测定法
GB 601 化学试剂 滴定分析(容量分析)用标准溶液的制备
GB 603 化学试剂 试验方法中所用制剂及制品的制备
GB 4472 化工产品密度、相对密度测定通则
GB 6682 实验室用水规格
HG/T 2345-1992 铸造树脂用磺酸固化剂
检测试验仪器

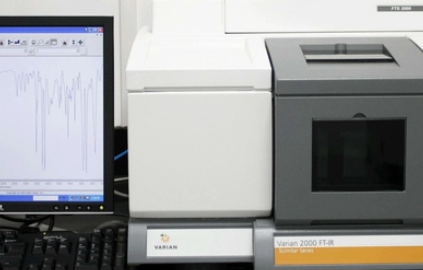

液相色谱质谱联用仪、气相色谱质谱联用仪、红外光谱仪、元素分析仪、微波消解仪等。
