蒸汽发生器检测有哪些测试项目?中析研究所检测中心作为拥有CMA资质的综合型科研检测单位,能够参考蒸汽发生器检测标准规范中的试验方法对火管锅炉、水管锅炉、燃气蒸汽发生器、电蒸汽发生器等产品的蒸汽流量、蒸汽压力、锅炉效率、燃料消耗率、燃烧效率等项目进行检验测试,并出具相关测试报告。.

蒸汽发生器检测技术综述

简介

蒸汽发生器作为工业生产中的核心设备,广泛应用于电力、石化、冶金、制药等行业。其工作原理是通过燃料燃烧或余热回收将水转化为蒸汽,为生产系统提供热能或动力。由于长期处于高温、高压、腐蚀性介质等复杂工况下,蒸汽发生器易出现材料老化、结垢、裂纹等隐患。为确保设备安全运行、预防泄漏或爆炸事故,定期开展蒸汽发生器检测至关重要。通过科学检测,可评估设备健康状态、延长使用寿命,并满足国家特种设备安全技术规范要求。

适用范围

蒸汽发生器检测适用于以下场景:

  1. 电力行业:电站锅炉、余热锅炉等高温高压设备的定期检验;
  2. 石化工业:炼油装置中的蒸汽发生器、废热锅炉的腐蚀与结垢监测;
  3. 冶金领域:高炉余热回收系统蒸汽发生器的疲劳损伤评估;
  4. 供热系统:城市集中供热蒸汽发生器的能效与安全性检测;
  5. 特种设备监管:依据《特种设备安全法》要求的强制检验。

此外,设备改造、大修后或事故后的专项检测也需严格执行相关标准。

检测项目及简介

  1. 外观检查 通过目视或内窥镜检查设备表面,识别腐蚀、变形、裂纹等缺陷。重点关注焊缝、管板、封头等应力集中区域,记录缺陷位置与尺寸。

  2. 壁厚测量 使用超声波测厚仪对筒体、管道等部位进行无损检测,评估材料因腐蚀或冲蚀导致的壁厚减薄情况,计算剩余强度是否满足运行要求。

  3. 焊缝无损检测 采用射线检测(RT)、超声检测(UT)或磁粉检测(MT)技术,检测焊缝内部气孔、夹渣、未熔合等缺陷,确保承压部件的结构完整性。

  4. 水压试验 对蒸汽发生器进行超压试验(通常为设计压力的1.25倍),验证其耐压性能与密封性,排查潜在泄漏点。

  5. 水质检测 分析锅炉给水与炉水的pH值、溶解氧、硬度等指标,评估结垢与腐蚀风险,指导水处理工艺优化。

  6. 安全附件校验 对安全阀、压力表、液位计等安全附件进行功能性测试,确保其动作压力、精度符合标准。

检测参考标准

  1. TSG 21-2016《固定式压力容器安全技术监察规程》 规定压力容器(含蒸汽发生器)的设计、制造、检验与使用管理要求。
  2. GB/T 16507-2021《水管锅炉》 明确水管锅炉的材料、结构、试验方法及验收标准。
  3. GB/T 16508-2011《锅壳锅炉》 涵盖锅壳式蒸汽发生器的制造与检测规范。
  4. NB/T 47013-2015《承压设备无损检测》 详细说明射线、超声、磁粉等无损检测方法的技术要求。
  5. GB/T 12145-2016《火力发电机组及蒸汽动力设备水汽质量》 规范锅炉水质指标与检测流程。
  6. TSG G5001-2023《锅炉定期检验规则》 针对在用锅炉的检验周期、项目与方法提出强制性要求。

检测方法及相关仪器

  1. 超声波测厚与探伤

    • 方法:利用高频声波在材料中的反射特性,测量壁厚或探测内部缺陷。
    • 仪器:数字式超声波测厚仪(如Olympus 38DL)、相控阵超声探伤仪。
  2. 射线检测(RT)

    • 方法:通过X射线或γ射线穿透工件,利用成像板记录缺陷影像。
    • 仪器:便携式X射线机(如Yxlon Smart)、CR/DR数字成像系统。
  3. 磁粉检测(MT)

    • 方法:施加磁场后喷洒磁悬液,通过磁痕显示表面或近表面裂纹。
    • 仪器:磁轭式磁粉检测仪、荧光磁粉探伤机。
  4. 水压试验系统

    • 方法:使用电动试压泵分级加压至试验压力,保压期间观察压力变化与泄漏情况。
    • 仪器:高压电动试压泵(压力范围0-60MPa)、精密压力传感器。
  5. 水质分析

    • 方法:采用化学滴定法或电极法测定水质参数。
    • 仪器:多参数水质分析仪(如HACH DR900)、便携式溶解氧测定仪。
  6. 安全阀校验台

    • 方法:通过压缩空气或液压系统模拟工况,测试安全阀启闭压力。
    • 仪器:智能安全阀校验台(带数据自动记录功能)。

结语

蒸汽发生器检测是保障工业安全生产的重要环节。通过结合先进的无损检测技术、严格的执行标准与专业化仪器,可系统性识别设备隐患,降低运行风险。未来,随着智能监测技术(如声发射监测、光纤传感)的发展,检测效率与精度将进一步提升,推动蒸汽发生器管理向预防性维护模式转型。

检测标准

YY 0791-2010 医用蒸汽发生器

JB/T 20031-2016 纯蒸汽发生器

YY/T 0791-2018 医用蒸汽发生器

T/ZZB 2733-2022 贯流式蒸汽发生器

QB/T 1485-1992 电加热蒸汽发生器

ASME PTC 4-2013 燃烧式蒸汽发生器

T/CASME 153-2022 PTC加热蒸汽发生器

NFPA (Fire)

试验仪器

进行蒸汽发生器检测通常需要以下仪器设备:

压力表:用于测量蒸汽发生器内的压力,常见的有机械压力表和电子压力表两种。

流量计:用于测量蒸汽发生器进出口的流量,常见的有涡轮流量计、超声波流量计和液体密度计等。

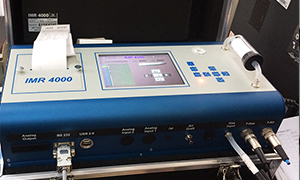

燃烧分析仪:用于分析燃烧过程中的燃气成分和排放情况,以评估燃烧效率和环境排放的质量。

水质分析仪:用于测试蒸汽发生器的水质,检测水中溶解氧、硬度、碱度、PH值等参数,以保证锅炉安全运行。
