电梯防坠器检测有哪些检测项目?中析研究所检测中心能够参考标准规范中的试验方法,对电梯防坠器检测的运行性能检查、安全装置检查、电气性能检查、防坠器零部件检查、防坠器试验等项目进行检测,检测范围包括但不限于机械式防坠器、液压式防坠器、电子式防坠器、电磁式防坠器等,并在7-15个工作日内出具相关测试报告。.

电梯防坠器检测技术研究与实践

电梯作为现代建筑中不可或缺的垂直交通工具,其安全性能直接关系到乘客的生命财产安全。电梯防坠器作为保障电梯运行安全的核心装置,在电梯失控下坠或超速运行时起到紧急制停作用。因此,定期开展电梯防坠器检测工作,既是法律规定的强制要求,也是保障电梯安全运行的必要措施。本文将从检测适用范围、核心检测项目、标准规范及技术方法等维度,系统阐述电梯防坠器检测的关键技术要点。

一、检测适用范围 电梯防坠器检测主要针对各类垂直升降电梯的安全保护系统,具体涵盖:

  1. 客用电梯、货用电梯、医用电梯等常规类型电梯
  2. 无机房电梯、小机房电梯等新型结构电梯
  3. 超高速电梯(速度≥3.0m/s)的复合型防坠系统
  4. 既有电梯的定期检验(周期通常为1年)
  5. 电梯大修或改造后的专项检测 特别需要注意的是,对于使用年限超过15年的老旧电梯,应当缩短检测周期至半年,并增加检测项目频次。同时,在台风、地震等自然灾害后的特殊情况下,需进行应急性专项检测。

二、核心检测项目及内容 (一)制动性能测试 通过模拟电梯超速工况,验证防坠器能否在规定速度阈值内可靠动作。测试内容包括:

  • 动作触发速度验证(额定速度的115%-140%)
  • 制动减速度测试(0.2-1.0g范围)
  • 制动距离测量(与额定速度匹配) (二)机械结构检测 重点检查防坠器楔块、弹簧、连杆等关键部件的磨损情况,检测项目包含:
  • 楔块接触面磨损量(≤0.5mm)
  • 弹簧预紧力衰减检测(衰减量≤15%)
  • 传动机构灵活性测试 (三)电气联动测试 验证防坠系统与电梯控制系统的联动可靠性,包括:
  • 安全回路触发响应时间(≤0.5s)
  • 电气联锁装置有效性验证
  • 故障自诊断功能测试 (四)环境适应性检测 模拟极端工况下的性能测试:
  • 温度循环试验(-10℃至+60℃)
  • 湿度耐受测试(相对湿度95%)
  • 盐雾腐蚀试验(沿海地区专用)

三、检测参考标准体系 现行检测标准主要依据以下技术规范:

  1. GB 7588-2003《电梯制造与安装安全规范》
  2. TSG T7001-2009《电梯监督检验和定期检验规则》
  3. EN 81-20:2014《电梯制造与安装安全标准》
  4. ISO 22200:2009《电梯防坠器性能要求与试验方法》
  5. JG 5071-1996《电梯限速器测试方法》

其中,GB 7588-2003对防坠器的机械性能提出强制性要求,TSG T7001-2009则详细规定了检验项目和方法。国际标准ISO 22200:2009在高速电梯检测领域具有重要参考价值。

四、检测方法及仪器配置 (一)动态性能检测 采用电梯综合测试仪(如TKE EVA625)进行:

  1. 速度特性测试:使用光电编码器(精度±0.01m/s)记录电梯运行曲线
  2. 加速度检测:三轴加速度传感器(量程±5g)采集制动过程数据
  3. 制动力测量:应变式力传感器(精度0.5级)实时监测制动力变化 (二)静态参数检测
  4. 弹簧力值检测:数显推拉力计(量程0-5000N)
  5. 磨损量测量:激光轮廓仪(分辨率0.001mm)
  6. 间隙检测:塞尺组配合千分表(精度0.01mm) (三)环境模拟试验
  7. 恒温恒湿箱(温度范围-40℃~+150℃)
  8. 盐雾试验机(符合ASTM B117标准)
  9. 振动测试台(频率范围5-2000Hz)

五、检测流程优化建议 现代检测技术发展呈现智能化趋势,建议采用:

  1. 基于物联网的远程监测系统,实现防坠器状态实时监控
  2. 机器视觉技术应用于磨损检测,提高检测效率和精度
  3. 大数据分析平台,建立防坠器性能退化预测模型
  4. 虚拟现实(VR)技术用于检测人员培训,提升操作规范性

结语: 电梯防坠器检测作为特种设备安全监管的重要环节,需要检测机构、使用单位和监管部门协同配合。随着新材料、新工艺的不断应用,检测技术也应与时俱进。建议行业建立动态标准更新机制,定期开展检测技术交流,共同推动电梯安全技术的持续发展。只有通过科学严谨的检测手段和规范化的维护管理,才能确保电梯防坠系统始终处于可靠工作状态,为城市垂直交通构筑坚实的安全屏障。



标准



GB/T 34025-2017 施工升降机用齿轮渐进式防坠安全器

DB34/T 3312-2019 施工升降机齿轮锥鼓形 渐进式防坠安全器检验 规程

NB/T 10050-2018 煤矿在用竖井提升系统防坠器检测检验规范

DB37/T 3264-2018 煤矿在用竖井提升系统防坠器安全检测检验规范

DL/T 1147-2018 电力高处作业防坠器

DB41/T 1188-2016

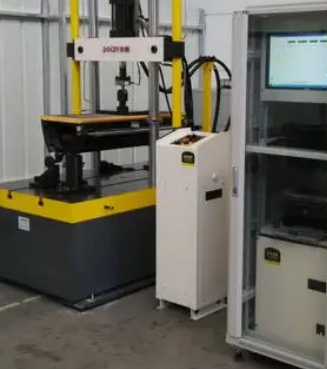

检测试验仪器



电梯防坠器检测时通常需要以下仪器设备:

负荷测试设备、运行性能测试设备、电气性能测试设备、尺寸测量工具、外观检查工具、试验台、安全装置测试设备、防坠器试验设备等。
