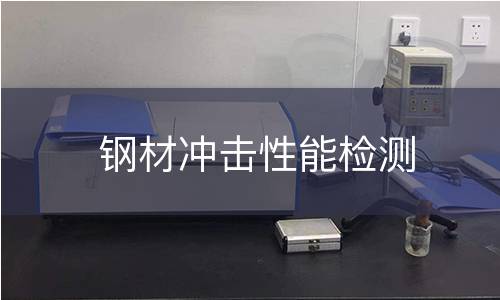

钢材冲击性能检测

检测项目

钢材冲击性能检测体系包含三大核心指标：

冲击吸收功（KV/KU）：量化试样断裂时吸收的冲击能量值

断口形貌分析：通过纤维状断口比例评估材料韧性特征

韧脆转变温度（DBTT）：测定材料由韧性向脆性转变的临界温度点

侧向膨胀值（LE）：表征试样断裂后的塑性变形能力

剪切面积百分比（SA）：反映材料抗裂纹扩展能力的微观指标

检测范围

检测方法

摆锤冲击试验法（Charpy V-notch）

依据ISO 148-1标准执行：试样尺寸10×10×55mm，缺口角度45°±2°，根部半径0.25mm。试验机容量范围300±10J，摆锤预扬角150°，打击瞬间速度5.0-5.5m/s。

仪器化冲击试验法（Instrumented Test）

采用ASTM E2298规范：配置500kHz采样频率的力值传感器，记录载荷-时间曲线并计算屈服点能量（Up）、裂纹扩展能量（Uc）。应变速率控制范围3-5m/s。

低温系列冲击试验

按GB/T 229-2020要求：使用液氮制冷系统实现-196℃~100℃温控范围，试样保温时间≥5min/25mm厚度。温度偏差控制±2℃以内。

动态撕裂试验（DT Test）

执行API RP 5L3标准：全尺寸试样厚度≥16mm，预制疲劳裂纹长度6-8mm。测量韧带区塑性变形量及裂纹扩展路径。

检测仪器

微机控制摆锤冲击试验机（JBDW-300C）

- 最大冲击能量：300J

- 角度分辨率：0.1°

- 自动对中精度：±0.1mm

- 数据采集频率：1MHz

深冷处理系统（DCW-60A）

- 控温范围：-60℃~+50℃

- 降温速率：≥3℃/min

- 均温区尺寸：300×200×200mm

- 温度均匀性：±1℃/15min

高速摄像分析系统（HPV-X2）

- 拍摄速度：5,000,000fps

- 空间分辨率：256×256px

- 触发延迟误差：＜1μs

- 裂纹扩展追踪精度：0.02mm/帧

断口三维形貌仪（VR-5000）

- Z轴分辨率：0.01μm

- 扫描面积：50×50mm

- 粗糙度测量范围Ra:0.005-100μm

- 三维重建精度：99.7%

动态力值校准装置（DAC-2000H）

- 力值范围：10N-20kN

- 动态响应时间：＜50μs

- 非线性误差：≤±0.5%FS

- 温度补偿范围：-30℃~+80℃

*注：所有设备均需通过CNAS校准认证并定期进行期间核查，确保测量结果符合JJG 145规程要求。

检测流程

确定测试对象与安排：确认测试对象并进行初步检查，确定样品寄送或上门采样安排；

制定验证实验方案：与委托方确认与协商实验方案，验证实验方案的可行性和有效性；

签署委托书：签署委托书，明确测试详情，确定费用，并按约定支付；

进行实验测试：按实验方案进行试验测试，记录数据，并进行必要的控制和调整；

数据分析与报告：分析试验数据，并进行归纳，撰写并审核测试报告，出具符合要求的测试报告，并及时反馈测试结果给委托方。
