漆包线检测技术综述

简介

漆包线(Enamelled Wire)是以铜、铝或其他金属导体为基材,表面涂覆绝缘漆层制成的绕组线,广泛应用于电机、变压器、继电器等电气设备中。其性能直接影响电气设备的安全性、可靠性和使用寿命。漆包线检测是通过科学方法评估其物理、化学及电气性能的关键环节,旨在确保产品符合设计要求和行业标准。随着新能源、电动汽车及智能家电等领域的快速发展,漆包线检测技术的标准化和精细化需求日益凸显。

检测适用范围

漆包线检测适用于以下场景:

  1. 生产质量控制:在线检测漆包线生产过程中的参数一致性,如导体直径、漆膜厚度等。
  2. 成品验收:验证漆包线是否符合采购合同或国家标准的技术要求。
  3. 失效分析:针对使用中出现故障的漆包线进行逆向分析,确定断裂、短路等问题的根源。
  4. 研发验证:在新材料或新工艺开发阶段,评估漆包线的性能优化效果。

主要应用行业包括电力设备制造、汽车电子、航空航天及消费类电子产品等。

检测项目及简介

漆包线检测需覆盖多个关键性能指标,具体项目如下:

  1. 导体电阻率 检测导体材料的电阻特性,反映导体的导电能力和纯度。电阻率超标可能导致设备发热量增加,影响能效。

  2. 漆膜厚度及均匀性 通过显微测量或涡流法评估漆膜厚度是否符合设计要求。漆膜过薄易引发击穿,过厚则影响散热和绕线工艺。

  3. 耐电压强度 模拟高压环境下漆膜的绝缘能力,测试其在规定电压下的耐受时间及击穿电压值。

  4. 柔韧性和附着性 通过卷绕试验、急拉断试验等方法,验证漆膜在弯曲或拉伸时的抗开裂和剥离性能。

  5. 热冲击性能 评估漆包线在高温骤变条件下的稳定性,例如将样品加热至300℃后浸入低温液体,观察漆膜是否龟裂。

  6. 化学兼容性 测试漆膜在特定溶剂(如变压器油)中的耐溶解性,防止运行时绝缘层被腐蚀。

检测参考标准

漆包线检测需遵循国际、国家及行业标准,常见标准包括:

  • IEC 60317-0-1:2020《特种绕组线标准 第0-1部分:通用要求》
  • GB/T 6109-2021《漆包圆绕组线》
  • ASTM B193-16《导体电阻率测试方法》
  • JIS C3202:2014《聚酯漆包铜线》
  • UL 1441:2018《电机绕组线安全标准》

上述标准对检测方法、判定依据及设备精度提出了明确要求,是行业公认的技术规范。

检测方法及仪器

  1. 导体电阻检测
  • 方法:采用四端子法(Four-Probe Method)消除接触电阻影响,直接测量导体单位长度电阻。
  • 仪器:直流电阻测试仪(如Agilent 34420A)、精密电桥。
  1. 漆膜厚度测量
  • 方法
    • 金相显微镜法:截取样品横截面,通过显微镜标定漆膜厚度。
    • 涡流测厚法:利用电磁感应原理非接触式测量(适用于在线检测)。
  • 仪器:奥林巴斯DSX1000数码显微镜、Fischer MP0R涡流测厚仪。
  1. 耐电压试验
  • 方法:将漆包线浸入盐水槽,施加交流或直流电压(通常为2-5 kV),记录击穿电压值及泄漏电流。
  • 仪器:高压绝缘测试仪(如Hipot Tester CS2675)、耐压试验台。
  1. 柔韧性测试
  • 方法
    • 卷绕试验:将漆包线绕制于规定直径的芯轴上,检查漆膜是否开裂。
    • 急拉断试验:以10倍直径长度拉伸样品至断裂,观察漆膜剥离情况。
  • 仪器:卷绕试验机(如ZW-10型)、万能材料试验机。
  1. 热冲击性能测试
  • 方法:将样品置于高温烘箱(如300℃)中保持30分钟,迅速投入25℃水中,显微镜下观察漆膜状态。
  • 仪器:高温烘箱、恒温水槽、光学显微镜。

结语

漆包线检测是保障电气设备安全运行的核心环节,需结合材料科学、电学及机械力学等多学科知识。随着检测技术的智能化发展,如AI图像识别漆膜缺陷、在线监测系统集成等新技术逐步应用,检测效率和精度将进一步提升。企业应依据产品应用场景选择适配的检测项目,并严格遵循国际标准,从而在激烈的市场竞争中树立质量标杆。



标准



GB/T 4074.8-2009:绕组线试验方法 第8部分:测定漆包绕组线温度指数的试验方法 快速法

GB/T 6109.2-2008:漆包圆绕组线 第2部分:155级聚酯漆包铜圆线

GB/T 6109.3-2008:漆包圆绕组线 第3部分:120级缩醛漆包铜圆线

GB/T 6109.4-2008:漆包圆绕组线 第4部分:130级直焊聚氨酯漆包铜圆线

GB/T 6109.5-2008:漆包圆绕组



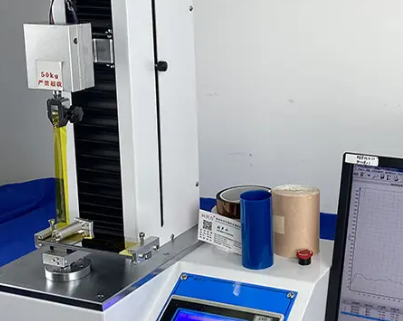

检测试验仪器



实验室在漆包线测试时通常需要以下仪器设备:

显微镜、导电性测试仪、绝缘厚度测量仪、耐压测试仪、绝缘电阻测试仪、热老化试验箱、低温试验箱、耐油性测试仪、溶剂测试仪、湿热试验箱、燃烧性能测试仪、柔韧性测试仪、剥离强度测试仪、破裂强度测试仪、电阻测试仪、电性能测试仪等。
