硅脂检测

硅脂检测技术概述与应用分析

简介

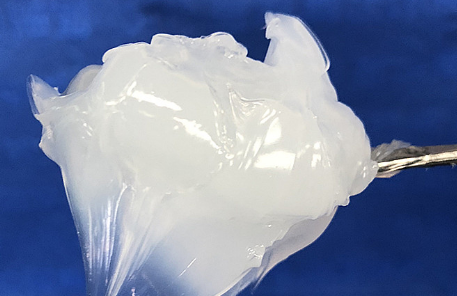

硅脂（又称导热硅脂或散热硅脂）是一种以硅油为基础材料、添加导热填料制成的半流体状物质，广泛应用于电子元器件、LED照明、汽车电子、航空航天等领域。其主要功能是通过填充接触面的微观空隙，降低界面热阻，提高散热效率。随着精密电子设备对散热性能要求的提升，硅脂的质量控制变得尤为重要。硅脂检测通过科学手段评估其物理、化学及热学性能，确保其在复杂工况下的稳定性和可靠性，为产品设计、生产及维护提供数据支持。

硅脂检测的适用范围

硅脂检测适用于以下场景：

1. 电子工业：CPU、GPU、功率半导体等芯片散热模块的导热介质性能验证。
2. 新能源领域：动力电池模组、光伏逆变器等设备中硅脂的老化与耐久性评估。
3. 汽车制造：车载电子控制系统、电机驱动模块的散热需求测试。
4. 航空航天：极端温度环境下硅脂的热稳定性与抗挥发能力分析。
5. 研发与品控：新型硅脂配方的性能优化及生产批次的质量一致性检验。

检测项目及简介

1. 导热系数与热阻

   • 导热系数：衡量硅脂传递热量的能力，单位为W/(m·K)。数值越高，散热性能越优。
   • 热阻：反映硅脂在界面处的热量传递阻力，需控制在较低范围以保证散热效率。

2. 粘度与流变特性

   • 粘度：影响硅脂的涂覆均匀性和长期稳定性，需通过旋转粘度计测量。
   • 触变性：评估硅脂在剪切力作用下流动性变化，确保其既易于施工又不易流淌。

3. 挥发分与热失重

   • 挥发分：高温环境下硅脂的挥发性物质含量，直接影响长期使用后的性能衰减。
   • 热失重：通过热重分析（TGA）测定硅脂在特定温度下的质量损失率。

4. 介电强度与绝缘性能

   • 介电强度：测试硅脂在高电压下的绝缘能力，防止电子元件短路风险。

5. 化学稳定性与耐候性

   • 耐腐蚀性：评估硅脂对金属基材的腐蚀倾向，确保与接触材料的兼容性。
   • 耐高低温循环：模拟极端温度变化，测试硅脂的物理状态变化及性能保持率。

检测参考标准

硅脂检测需遵循以下国内外标准：

1. ASTM D5470-17 Standard Test Method for Thermal Transmission Properties of Thermally Conductive Electrical Insulation Materials 用于导热系数与热阻的标准化测试。
2. ISO 22007-2:2015 Plastics — Determination of thermal conductivity and thermal diffusivity — Part 2: Transient plane heat source (hot disc) method 提供瞬态平面热源法测定导热系数的指导。
3. GB/T 2792-2014 压敏胶粘带180°剥离强度试验方法（适用于硅脂粘附性能测试）。
4. IEC 60243-1:2013 Electric strength of insulating materials — Test methods 规定介电强度的测试方法与设备要求。
5. MIL-STD-883J Test Method Standard for Microcircuits 涉及硅脂在军用电子设备中的耐环境性能测试。

检测方法及相关仪器

1. 导热系数与热阻测试

   • 方法：采用稳态热流法（ASTM D5470）或瞬态平面热源法（ISO 22007-2）。
   • 仪器：导热系数测试仪（如LFA 467 HyperFlash）、热阻分析仪（如TIM Tester）。

2. 粘度与流变特性分析

   • 方法：使用旋转粘度计在特定转速下测定硅脂的表观粘度。
   • 仪器：Brookfield粘度计、流变仪（如TA Instruments AR-G2）。

3. 挥发分与热失重检测

   • 方法：将样品置于恒温烘箱（如105℃/24h）后计算质量损失率。
   • 仪器：热重分析仪（TGA）、恒温干燥箱。

4. 介电强度测试

   • 方法：逐步升高电压直至击穿，记录击穿电压值（IEC 60243-1）。
   • 仪器：介电强度测试仪（如Hipot Tester）。

5. 耐候性模拟试验

   • 方法：通过高低温交变试验箱（-40℃~150℃循环）评估硅脂性能变化。
   • 仪器：恒温恒湿试验箱、冷热冲击试验机。

结语

硅脂检测是保障电子设备散热效能与长期可靠性的关键环节。通过标准化的检测流程与科学的仪器分析，可精准评估硅脂的导热、粘附、绝缘及耐候性能，为材料选型、工艺优化提供依据。随着检测技术的进步与标准体系的完善，硅脂检测将进一步推动高功率密度电子设备的创新与发展。未来，针对新型纳米复合硅脂的检测方法开发，以及智能化检测设备的应用，将成为该领域的重要研究方向。
